OP177GSZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

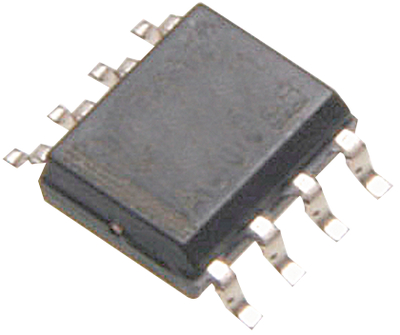

OP177GSZ

ADI

ANALOG DEVICES OP177GSZ Operational Amplifier, Single, 1 Amplifier, 600kHz, 0.3V/µs, ± 3V to ± 18V, SOIC, 8Pins

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 91.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC74271

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP177GSZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP177GSZ
Производитель	ADI
ЧипСити Номер продукта	CC74271
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	6V ~ 36V
Ток Питания	1.6 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	500 mW
Коэффициент Ослабления Синфазного Сигнала	140 dB
Ширина Ленты	600 kHz
Скорость Нарастания	300 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	600 kHz
Входной Импеданс	200 GΩ
Входное Напряжение Смещения	20 µV
Входной Ток Смещения	1.2 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	600 kHz
Рассеиваемая Мощность (Макс)	500 mW
Минимальный диапазон CMRR	115 dB
Напряжение питания (Макс)	22 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

OP177GSZ описание продукта

The OP177GSZ is an Ultra Precision Operational Amplifier features 25µV offset voltage at room temperature. The ultralow VOS combines with its exceptional offset voltage drift (TCVOS) of 0.3µV/°C maximum to eliminate the need for external VOS adjustment and increases system accuracy over temperature. The OP177 open-loop gain of 12V/µV is maintained over the full ±10V output range. CMRR of 130dB minimum, PSRR of 120dB minimum and maximum supply current of 2mA are just a few examples of the excellent performance of this operational amplifier. The combination of outstanding specifications ensures accurate performance in high closed-loop gain applications. This low noise, bipolar input op amp is also a cost effective alternative to chopper-stabilized amplifiers. The OP177 provides chopper-type performance without the usual problems of high noise, low frequency chopper spikes, large physical size, limited common-mode input voltage range and bulky external storage capacitors.
Ultralow offset voltage (TA = 25°C, 25µV maximum)
Outstanding offset voltage drift 0.3µV/°C maximum
Excellent open-loop gain and gain linearity (12V/µV typical)
130dB Minimum CMRR
115dB Minimum PSRR
Low supply current (2.0mA maximum)
Fits industry-standard precision op amp sockets
ESD sensitive device, take proper precaution while handling the device.

Показывать

OP177GSZ Даташит PDF

16 страницы, 326 КБ

09/17/2012
