OP1177ARZ Купить - ADI Операционный усилитель

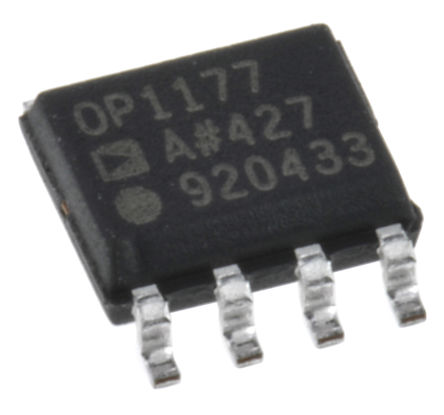

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OP1177ARZ

ADI

ANALOG DEVICES OP1177ARZ Operational Amplifier, Single, 1 Amplifier, 1.3MHz, 0.7V/µs, ± 2.5V to ± 15V, SOIC, 8Pins

Наличие: 337 шт.

Адрес доставки: Москва

Цена: ₽ 61.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC346008

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP1177ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP1177ARZ
Производитель	ADI
ЧипСити Номер продукта	CC346008
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	15.0 V
Ток Питания	400 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	120 dB
Ширина Ленты	1.3 MHz
Скорость Нарастания	700 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.3 MHz
Входной Импеданс	1.00 GΩ
Входное Напряжение Смещения	15 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1.3 MHz
Минимальный диапазон CMRR	120 dB
Напряжение питания (Макс)	36 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

OP1177ARZ описание продукта

The OP1177ARZ is a low input bias current Operational Amplifier featuring extremely low offset voltage and drift, low noise and low power consumption. Outputs are stable with capacitive loads of over 1000pF with no external compensation. Supply current is less than 500µA per amplifier at 30V. Internal 500R series resistors protect the inputs, allowing input signal levels several volts beyond either supply without phase reversal. It offers the widest specified temperature range of any high precision amplifier in surface-mount packaging. All versions are fully specified for operation from -40°C to +125°C for the most demanding operating environments.
60µV Maximum low offset voltage
0.7µV/°C Maximum very low offset voltage drift
2nA Maximum low input bias current
8nV/√Hz Typical low noise
400µA Low supply current
Unity gain stable
No phase reversal
Inputs internally protected beyond supply voltage
Product features patented or proprietary protection circuitry, damage may occur on devices subjected to high energy ESD.

Показывать

OP1177ARZ Даташит PDF

24 страницы, 473 КБ

11/23/2009
