NUP3105LT1G Купить - ON Semiconductor Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

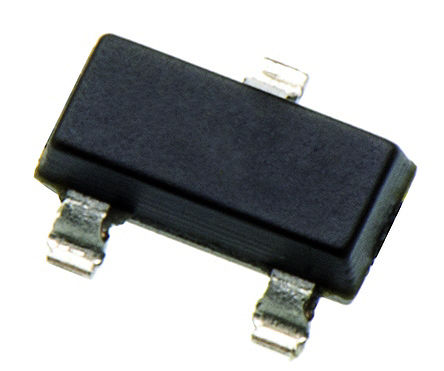

NUP3105LT1G

ON Semiconductor

ON SEMICONDUCTOR NUP3105LT1G ESD Protection Device, 66V, SOT-23, 3Pins, 32V, 350W

Наличие: 12,726 шт.

Адрес доставки: Москва

Цена: ₽ 12.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2195531

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NUP3105LT1G характеристики

Атрибут	Значение атрибута
Номенклатура	NUP3105LT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2195531
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Рабочее Напряжение	32 V
Ёмкость	30 pF
Пробивное Напряжение	35.6 V
Количество Каналов	2 Channel
Количество Стежков	3 Position
Рассеяние Мощности	350 W
Зажимное напряжение	66 V
Испытательный ток	1 mA
Пиковая импульсная мощность	350 W
Минимальное напряжение пробоя	35.6 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Длина	3.04 mm
Ширина	1.4 mm
Высота	1.01 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

NUP3105LT1G описание продукта

The NUP3105LT1G is a dual line CAN Bus Protector Diode designed to protect the CAN transceiver in high-speed and fault tolerant networks from ESD and other harmful transient voltage events. The device provides bidirectional protection for each data line for improving system reliability and meeting stringent EMI requirements.
350W Peak power dissipation per line (8 x 20µsec waveform)
<100nA Low reverse leakage current
Low capacitance high-speed CAN data rates
IEC 61000-4-2 (ESD) level 4
IEC 61000-4-4 (EFT) 50A - 5/50ns
IEC 61000-4-5 (Lighting) 8A (8/20µs)
-55 to 150°C Operating junction temperature range

Показывать

NUP3105LT1G Даташит PDF

4 страницы, 53 КБ

11/20/2014
