NUP2114UPXV5T1G Купить - ON Semiconductor Телевизионные диоды

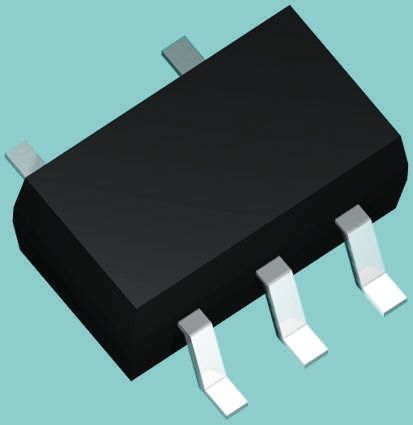

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NUP2114UPXV5T1G

ON Semiconductor

ON SEMICONDUCTOR NUP2114UPXV5T1G TVS Diode, NUP2114 Series, Unidirectional, 5V, 12V, SOT-553, 5Pins

Наличие: 1,897 шт.

Адрес доставки: Москва

Цена: ₽ 11.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC40832123

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NUP2114UPXV5T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NUP2114UPXV5T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC40832123
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-553
Рабочее Напряжение	5.00 V
Безгалогеновый Статус	Halogen Free
Количество Стежков	5 Position
Зажимное напряжение	10 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	7.5 V
Минимальное напряжение пробоя	5.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Длина	1.7 mm
Ширина	1.3 mm
Высота	0.6 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

NUP2114UPXV5T1G описание продукта

The NUP2114 series low capacitance ESD protection Transient Voltage Suppressor Diode for high speed data. It is designed to protect high speed data lines from ESD. Ultra-low capacitance and high level of ESD protection makes this device well suited for use in USB 2.0 applications.
0.8pF Low capacitance
AEC-Q101 qualified and PPAP capable
Low clamping voltage
Low leakage
ESD rating of Class 3B (exceeding 8kV) per human body model
ESD rating of Class C (exceeding 400V) per machine model
IEC 61000-4-2 level 4 ESD protection
-40 to 125°C Operating temperature range
