| Атрибут | Значение атрибута | |
|---|---|---|
| Номенклатура | NTB75N03L09T4G | |
| Производитель | ON Semiconductor | |
| ЧипСити Номер продукта | CC122211443 | |
| Жизненный Цикл Продукта | В производстве | |
| Категория продукта | Труба MOS | |
| Даташит | Datasheet | |
| 3D модель | 3D модель | |
| Стиль Монтажа | Surface Mount | |
| Количество Выводов | 3 Pin | |

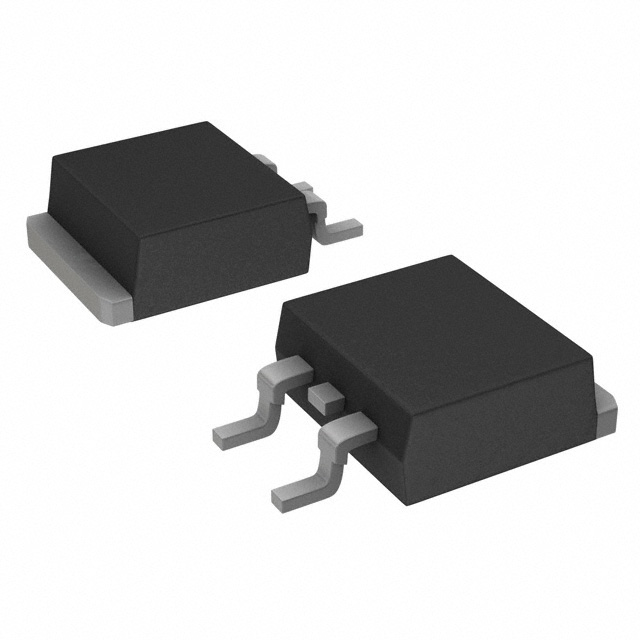

| Корпус/Пакет | TO-263-3 | |
| Номинальное Напряжение (DC) | 30.0 V | |
| Номинальный Ток | 75.0 A | |
| Количество Каналов | 1 Channel | |
| Сопротивление Сток-исток (Открытого Канала) | 8 mΩ | |
| Полярность | N-Channel | |
| Рассеяние Мощности | 2.5 W | |
| Напряжение Сток-исток (Vds) | 30 V | |
| Пробивное Напряжение (Стока-исток) | 30 V | |
| Пробивное Напряжение (Затвор-Исток) | ±20.0 V | |
| Непрерывный Ток Стока (Ids) | 75.0 A | |
| Время Нарастания | 130 ns | |
| Входная емкость (Ciss) | 5635pF @25V(Vds) | |
| Максимальная входная мощность | 2.5 W | |
| Время падения | 105 ns | |
| Рабочая температура (Макс) | 150 ℃ | |
| Рабочая температура (мин) | 55 ℃ | |
| Рассеиваемая Мощность (Макс) | 2.5W (Ta), 125W (Tc) | |
| Длина | 10.29 mm | |
| Ширина | 9.65 mm | |
| Высота | 4.83 mm | |
| Рабочая Температура | -55℃ ~ 150℃ (TJ) | |
| Упаковка | Tape & Reel (TR) | |
| RoHS Комплаенс | RoHS Compliant | |
| Бессвинцовая Статус | Lead Free | |
| ECCN кодекс | EAR99 | |
|
