NDS0605 Купить - ON Semiconductor Труба MOS

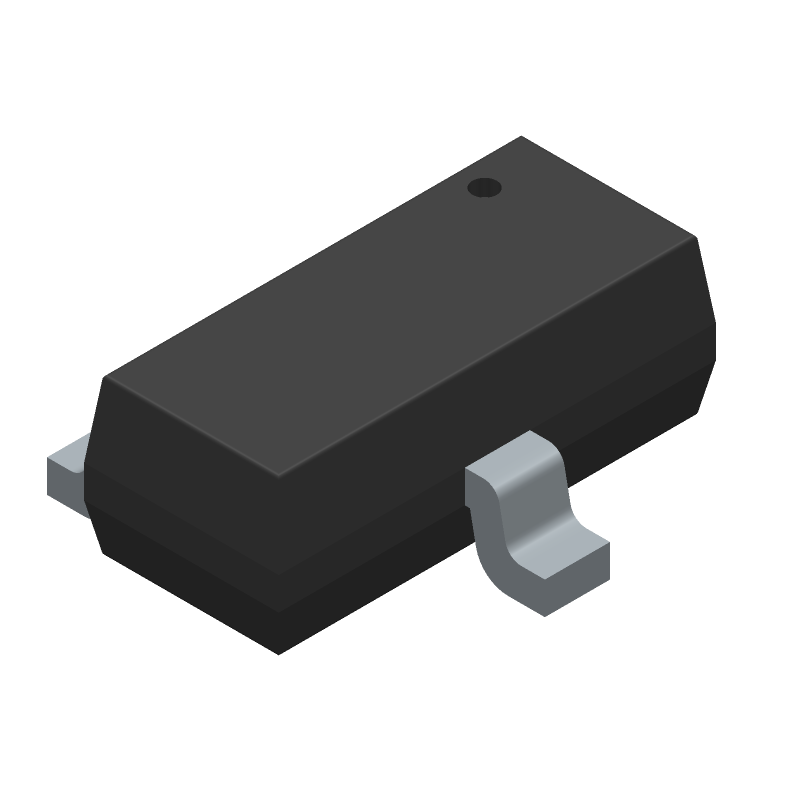

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NDS0605

ON Semiconductor

Trans MOSFET P-CH 60V 0.18A 3Pin SOT-23 T/R

Наличие: 9,045 шт.

Адрес доставки:

Цена: ₽ 9.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1960300

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 12.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NDS0605 характеристики

Атрибут	Значение атрибута
Номенклатура	NDS0605
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1960300
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	5 Ω
Рассеяние Мощности	0.36 W
Пороговое Напряжение	1.7 V
Напряжение Сток-исток (Vds)	60 V
Время Нарастания	6.3 ns
Входная емкость (Ciss)	79pF @25V(Vds)
Максимальная входная мощность	360 mW
Время падения	7.5 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	360 mW
Длина	2.92 mm
Ширина	1.3 mm
Высота	0.93 mm
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

NDS0605 описание продукта

This P-Channel enhancement mode power field effect transistor is produced using Fairchild"s proprietary, high cell density, DMOS technology. This very high density process has been designed to minimize on-state resistance, provide rugged and reliable performance and fast switching. The NDS0605 can be used, with a minimum of effort, in most applications requiring up to 0.18A DC and can deliver pulsed currents up to 1A. This product is particularly suited to low voltage applications requiring a low current high side switch.
Features
---
|
-0.18 A, -60 V. RDS(ON) = 5 Ω @ VGS= -10 V.
Voltage controlled p-channel small signal switch.
High density cell design for extremely low RDS(ON).
High saturation current.

Показывать

NDS0605 Даташит PDF

5 страницы, 162 КБ

12/03/2002

просматривать

NDS0605 Справочное руководство пользователя

9 страницы, 470 КБ

10/28/2017

просматривать

NDS0605 Другие Даташит

17 страницы, 2130 КБ

просматривать

NDS0605 Чертежные схемы

2 страницы, 81 КБ

08/26/2016

просматривать

NDS0605 Примечание по применению

19 страницы, 1098 КБ

10/28/2017

просматривать
