NCS2005SN1T1G Купить - ON Semiconductor Операционный усилитель

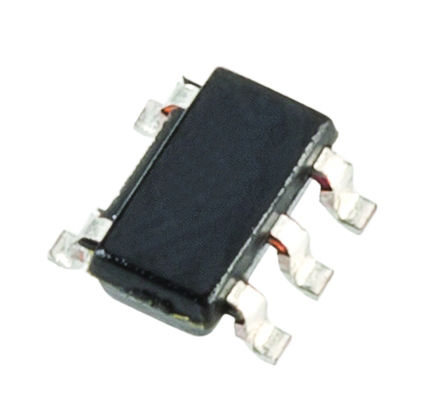

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCS2005SN1T1G

ON Semiconductor

Op Amp Single GP R-R I/O 32V 5Pin SOT-23 T/R

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 109.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC40958330

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCS2005SN1T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCS2005SN1T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC40958330
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Выходной Ток	20mA @5V
Ток Питания	1.3 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	68 dB
Ширина Ленты	8 MHz
Скорость Нарастания	2.70 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	8.5 MHz
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	50 nA
Максимальное входное напряжение	32 V
Входное напряжение (мин)	2.2 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	68 dB
Напряжение питания	2.2V ~ 32V
Входное напряжение	2.2V ~ 32V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

NCS2005SN1T1G описание продукта

The NCS2005 provides high performance in a wide range of applications. The NCS2005 offers beyond rail−to−rail input range, full rail−to−rail output swing, large capacitive load driving ability, and low distortion. The inputs can be driven by voltages that exceed both power supply rails, thus eliminating concerns over exceeding the common−mode voltage range. The rail−to−rail output swing capability provides the maximum possible dynamic range at the output. This is particularly important when operating on low supply voltages. Operating on supplies of 2.2 V to 32 V, the NCS2005 is excellent for a very wide range of applications in low power systems. With a supply current of 1.3 mA, the 8 MHz gain−bandwidth of this device supports applications where faster speeds are required. Placing the amplifier right at the signal source reduces board size and simplifies signal routing. The NCS2005 is available in a space−saving 5−pin SOT−23 package.
Features
---
|
Wide Power Supply Range: 2.2 V to 32 V
Common Mode Voltage Range Wider than Rail−to−Rail: VCM = −0.1 V to 5.1 V @ VS = 5 V
Wide Gain−bandwidth: 8 MHz typical
Low Supply Current: 1.3 mA typical
Stable with a 1 nF Capacitor Load with a Phase Margin over 25° @ VS = 10 V
Available in a Space−saving 5−pin SOT23 Package

Показывать

NCS2005SN1T1G Даташит PDF

10 страницы, 453 КБ

01/05/2016

просматривать

NCS2005SN1T1G Даташит PDF

11 страницы, 562 КБ

07/30/2021

просматривать

NCS2005SN1T1G Другие Даташит

11 страницы, 564 КБ

03/18/2019

просматривать

NCS2005SN1T1G Другие Даташит

11 страницы, 564 КБ

03/18/2019

просматривать

NCS2005SN1T1G Другие Даташит

10 страницы, 477 КБ

просматривать

NCS2005SN1T1G Другие Даташит

9 страницы, 488 КБ

05/20/2016

просматривать

NCS2005SN1T1G Чертежные схемы

2 страницы, 32 КБ

05/17/2016

просматривать
