SN74LVCH16T245DGGR Купить - TI Преобразователь напряжения и электроуровня

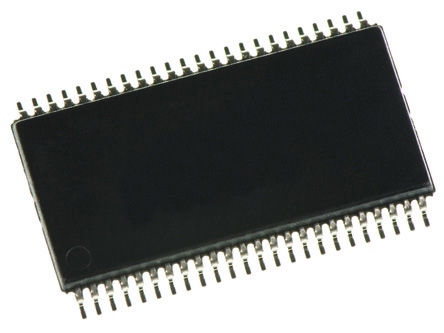

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVCH16T245DGGR

Bus Transceiver, LVC Family, 16Input, 32mA, 6ns, 1.65V to 5.5V, TSSOP-48

Наличие: 320 шт.

Адрес доставки: Москва

Цена: ₽ 130.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5938424

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 16.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVCH16T245DGGR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVCH16T245DGGR
Производитель	TI
ЧипСити Номер продукта	CC5938424
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSSOP-48
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Выходной Ток	32 mA
Количество Цепей	2 Circuit
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Время Задержки Распространения	6.00 ns
Узлы Напряжения	1.80 V, 2.50 V, 3.30 V, 5.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	12.6 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVCH16T245DGGR описание продукта

The SN74LVCH16T245DGGR is a 16-bit dual-supply Bus Transceiver configurable voltage translation and 3-state outputs. The SN74LVCH16T245 device is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input and the output-enable (OE) input activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A-bus to the B-bus when the B-port outputs are activated and from the B-bus to the A-bus when the A-port outputs are activated. The input circuitry on both A and B ports is always active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ.
Control inputs VIH/VIL levels are referenced to VCCA voltage
Overvoltage-tolerant inputs and outputs allow mixed-voltage-mode data communications
Bus hold on data inputs eliminates the need for external pull up and pull down resistors
IOFF supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD 78
ESD protection exceeds JESD 22
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
