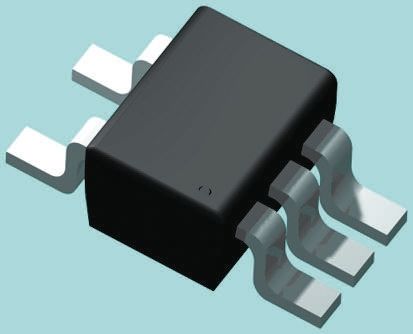

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP702SN30T1G

ON Semiconductor

Fixed LDO Voltage Regulator, 2V to 5.5V In, 140mV Dropout, 3V/200mA Out, TSOP-5

Наличие: 261 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 32.23

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC48955471

Категория продукта:

Чип стабилизации напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NCP702SN30T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP702SN30T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC48955471
Жизненный Цикл Продукта	Active
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3 V
Выходной Ток	200 mA
Ток Питания	16 μA
Количество Стежков	5 Position
Полярность	P-Channel
Ток Покоя	16 µA
Напряжение Отпадания	140 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2 V
Выходной ток (Макс)	0.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±2 %
Входное напряжение	≤5.5 V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

NCP702SN30T1G описание продукта

Noise sensitive applications such as Phase Locked Loops, Oscillators, Frequency Synthesizers, Low Noise Amplifiers and other Precision Instrumentation require very clean power supplies. The NCP702 is a 200 mA LDO that provides the engineer with a very stable, accurate voltage with ultra-low noise and very high Power
Supply Rejection Ratio (PSRR), making it suitable for RF applications. The device doesn’t require an additional noise bypass capacitor to achieve ultra-low noise performance. In order to optimize performance for battery operated portable applications, the NCP702 employs an Adaptive Ground Current feature for ultra-low ground current consumption during light-load conditions.
**Features:**
* Operating Input Voltage Range: 2.0 V to 5.5 V
* Available in Fixed Voltage Options: 0.8 to 3.5 V Contact Factory for Other Voltage Options
* Output Voltage Trimming Step: 2.5 mV
* Ultra-Low Quiescent Current of Typ. 10 A
* Ultra-Low Noise: 11 VRMS from 100 Hz to 100 kHz
* Very Low Dropout: 140 mV Typical at 200 mA
* ±2% Accuracy Over Full Load/Line/Temperature
* High PSRR: 68 dB at 1 kHz
* Thermal Shutdown and Current Limit Protections
* Internal Soft-Start to Limit the Turn-On Inrush Current
* Stable with a 1 F Ceramic Output Capacitor
* Available in TSOP-5 and XDFN 1.5 x 1.5 mm Package
* Active Output Discharge for Fast Output Turn-Off
* These are Pb-Free Devices
**Typical Applications:**
* PDAs, Mobile Phones, GPS, Smartphones
* Wireless Handsets, Wireless LAN, Bluetooth, Zigbee
* Portable Medical Equipment
* Other Battery Powered Applications
