NCP5501DT33RKG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP5501DT33RKG

ON Semiconductor

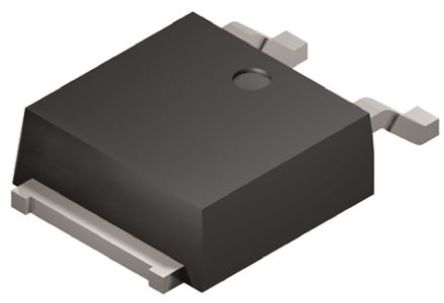

ON SEMICONDUCTOR NCP5501DT33RKG Fixed LDO Voltage Regulator, 18V in, 230mV Dropout, 3.3V/500mA out, TO-252-3

Наличие: 21,174 шт.

Адрес доставки: Москва

Цена: ₽ 41.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC37866714

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP5501DT33RKG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP5501DT33RKG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC37866714
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	500 mA
Количество Стежков	3 Position
Полярность	P-Channel
Напряжение Отпадания	230 mV
Максимальное входное напряжение	16 V
Входное напряжение (мин)	2.5 V
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±2.9 %
Входное напряжение	≤16 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP5501DT33RKG описание продукта

The NCP5501DT33RKG is a 500mA LDO voltage regulator in 3 pin TO-252 package. An internal PNP pass transistor permits low dropout voltage and operation at full load current at the minimum input voltage. This regulator is ideal for applications that require a broad input voltage range and low dropout performance up to 500mA load using low cost ceramic capacitors. Integral protection features include short circuit current and thermal shutdown. It is used in post SMPS regulation, point of use regulation.
Maximum input voltage of 16V
Nominal output voltage of 3.3V, 230mV dropout voltage (Vdo)
Operating temperature range from -40°C to 85°C
2.9% output voltage accuracy
Reverse bias protection
Maximum line regulation of 1% at Iout = 50mA, maximum load regulation of 1% at 1mA < Iout < 500mA
Maximum current limit of 900mA at Vout = 90% of Vout(nom)
Ripple rejection ratio of 75dB at 120Hz
