NCP1200P60G Купить - ON Semiconductor Контроллер PWM

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

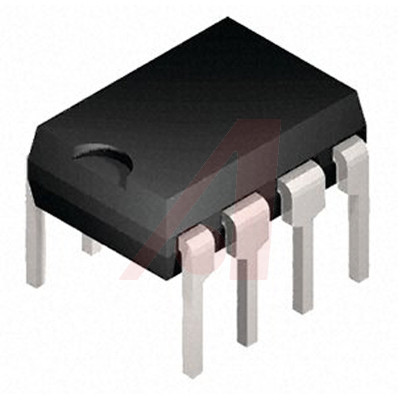

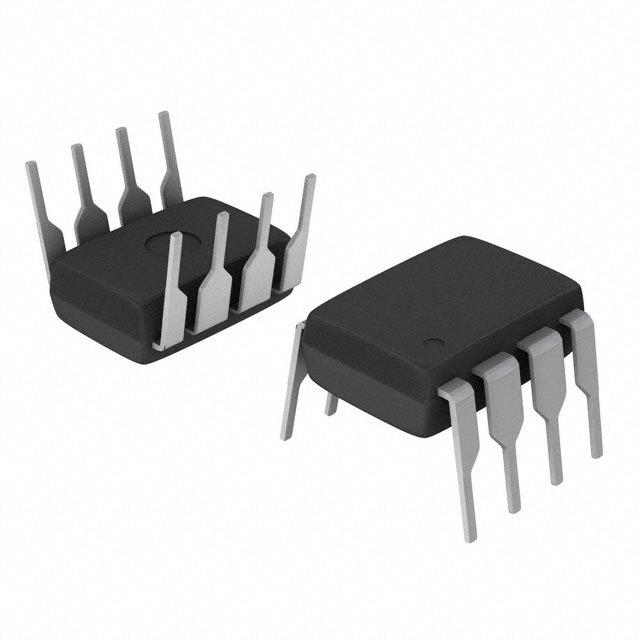

NCP1200P60G

ON Semiconductor

NCP Series 4.9mA 60kHz Through Hole PWM Current-Mode Controller - PDIP-8

Наличие: 39,456 шт.

Адрес доставки: Москва

Цена: ₽ 216.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2589237

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1200P60G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1200P60G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2589237
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	60 kHz
Напряжение Питания (DC)	6.30V (min)
Рабочее Напряжение	500 V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	16.0 V
Выходное Напряжение	40V ~ 80V
Выходной Ток	250 mA
Ток Питания	710 μA
Количество Стежков	8 Position
Время Нарастания	67 ns
Частота Переключения	60 kHz
Топология	Flyback
Тепловое Сопротивление	57℃/W (RθJC)
Входной Ток Смещения	0.02 μA
Рабочий цикл	80 %
Максимальный рабочий цикл	80 %
Время падения	28 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	16 V
Напряжение питания (Макс)	12.5 V
Напряжение питания (мин)	6.3 V
Входное напряжение	222 V
Длина	10.16 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1200P60G описание продукта

The NCP1200P60G is a PWM Current-Mode Controller for low-power universal off-line supplies and it represents a major leap toward ultra-compact switch-mode power supplies. Due to a novel concept the circuit allows the implementation of a complete offline battery charger or a standby SMPS with few external components. Furthermore an integrated output short-circuits protection lets the designer build an extremely AC-DC wall adapter associated with a simplified feedback scheme. The controller drives low gate-charge switching device like an IGBT or a MOSFET thus requiring a very small operating power. Due to current-mode control, the controller drastically simplifies the design of reliable and cheap offline converter with extremely low acoustic generation and inherent pulse-by-pulse control. When the current set-point falls below a given value, the output power demand diminishes, the IC automatically enters the skip cycle mode and provides excellent efficiency at light loads.
No auxiliary winding operation
Internal output short-circuit protection
Extremely low no-load standby power
Current-mode with skip-cycle capability
Internal leading edge blanking
Direct opto coupler connection
Built-in frequency jittering for lower EMI
SPICE models available for transient and AC analysis
Internal temperature shutdown

Показывать

NCP1200P60G Даташит PDF

16 страницы, 282 КБ

04/08/2015
