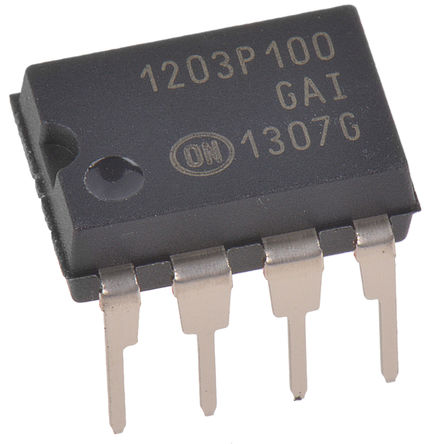

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

NCP1200P100G

ON Semiconductor

NCP Series 4.9mA 100kHz Through Hole PWM Current-Mode Controller - PDIP-8

Наличие: 506 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 34.36

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC3614044

Категория продукта:

Контроллер PWM

Упаковка: PDIP-8

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NCP1200P100G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1200P100G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC3614044
Жизненный Цикл Продукта	Active
Категория продукта	Контроллер PWM
Даташит
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Частота	100 kHz
Напряжение Питания (DC)	6.30V (min)
Рабочее Напряжение	500 V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	16.0 V
Выходное Напряжение	40V ~ 80V
Выходной Ток	250 mA
Ток Питания	710 μA
Количество Стежков	8 Position
Рассеяние Мощности	550 mW
Время Нарастания	67 ns
Частота Переключения	100 kHz
Топология	Flyback
Тепловое Сопротивление	57℃/W (RθJC)
Входной Ток Смещения	0.02 μA
Рабочий цикл	80 %
Максимальный рабочий цикл	80 %
Время падения	28 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	16 V
Напряжение питания (Макс)	12.5 V
Напряжение питания (мин)	6.3 V
Входное напряжение	222 V
Длина	10.16 mm
Рабочая Температура	-25℃ ~ 125℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NCP1200P100G описание продукта

The NCP1200P100G is a current-mode Pulse Width Modulation (PWM) Controller for low-power universal off-line supplies. It represents a major leap toward ultra-compact switchmode power supplies. Due to a novel concept, the circuit allows the implementation of a complete offline battery charger or a standby SMPS with few external components. With an internal structure operating at a fixed 100kHz, the controller drives low gate-charge switching devices like an IGBT or a MOSFET thus requiring a very small operating power. Due to current-mode control, the NCP1200 drastically simplifies the design of reliable and cheap offline converters with extremely low acoustic generation and inherent pulse-by-pulse control.
No auxiliary winding operation
Internal output short-circuit protection
Extremely low no-load standby power
Current-mode with skip-cycle capability
Internal leading edge blanking
250mA Peak current source/sink capability
Direct optocoupler connection
Built-in frequency jittering for lower EMI
Internal temperature shutdown
