NCP1081DER2G Купить - ON Semiconductor Чип управления батареи

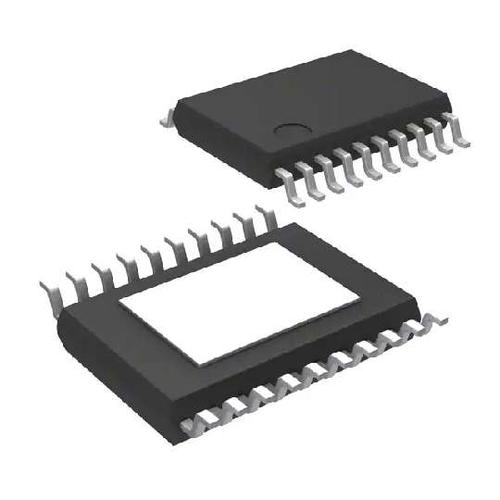

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1081DER2G

ON Semiconductor

Power Over Ethernet PD Controller 0V 57V 40W 20Pin TSSOP EP

Наличие: 971 шт.

Адрес доставки: Москва

Цена: ₽ 61.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5279593

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1081DER2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1081DER2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5279593
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Частота	500 kHz
Безгалогеновый Статус	Halogen Free
Входное Напряжение (DC)	57.0 V
Выходное Напряжение	9 V
Ток Питания	1100 mA
Количество Каналов	1 Channel
Количество Стежков	20 Position
Время Нарастания	50 ns
Частота Переключения	100kHz, 500kHz
Топология	Flyback
Рабочий цикл	80 %
Максимальное входное напряжение	57 V
Входное напряжение (мин)	0 V
Максимальная входная мощность	40 W
Максимальная входная мощность	40 W
Максимальный рабочий цикл	80 %
Время падения	50 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	40 W
Напряжение питания	0V ~ 57V
Входное напряжение	57 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1081DER2G описание продукта

The NCP1081DER2G is an integrated high power PoE-PD Interface and DC to DC Converter Controller offers new opportunities for the design of products powered directly over Ethernet lines, eliminating the need for local power adaptors or power supplies and drastically reducing the overall installation and maintenance cost. ON Semiconductor"s unique manufacturing process and design enhancements allow the NCP1081 to deliver up to 25.5W for the draft IEEE802.3at (D3.0) standard and up to 40W for proprietary high power PoE applications. It enables the draft IEEE802.3at (D3.0) and implements a two event physical layer classification. Additional proprietary classification procedures support high power sourcing equipment (PSE) on the market. The unique high power features leverage the significant cost advantages of PoE-enabled systems to a much broader spectrum of products in emerging markets.
High power Layer 1 classification indicator
Extended power ranges up to 40W
Programmable classification current
Adjustable under voltage lock out
Programmable inrush current limit
Programmable operational current limit up to 1100mA for extended power ranges
Over-temperature protection
Internal voltage regulators
Wide duty cycle range with internal slope compensation circuitry
Programmable oscillator frequency
Programmable soft-start time

Показывать

NCP1081DER2G Даташит PDF

18 страницы, 258 КБ

05/13/2013
