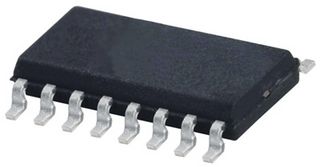

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCD57000DWR2G

ON Semiconductor

Driver 7.8A 1-OUT Inv/Non-Inv Automotive 16-Pin SOIC W T/R

Наличие: 4,296 шт.

Адрес доставки: Москва

Цена: ₽ 506.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC164845461

3D модель

Оплата:

Обновлено 06.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCD57000DWR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCD57000DWR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC164845461
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WSOIC-16
Время Нарастания/Спада	10ns, 15ns
Количество Выходных Интерфейсов	1 Output
Количество Стежков	16 Position
Время падения (Макс)	10 ns
Время падения (Макс)	15 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1200 mW
Напряжение питания	24 V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	3.3 V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

NCD57000DWR2G описание продукта

NCD57000 is a high-current single channel IGBT driver with internal galvanic isolation, designed for high system efficiency and reliability in high power applications. Its features include complementary inputs, open drain FAULT and Ready outputs, active Miller clamp, accurate UVLOs, DESAT protection, soft turn-off at DESAT, and separate high and low (OUTH and OUTL) driver outputs for system design convenience. NCD57000 accommodates both 5 V and 3.3 V signals on the input side and wide bias voltage range on the driver side including negative voltage capability.
High Current Output (+4/-6 A) at IGBT Miller Plateau Voltages
Low Output Impedance for Enhanced IGBT Driving
Short Propagation Delays with Accurate Matching
Active Miller Clamp to Prevent Spurious Gate Turn-on
DESAT Protection with Programmable Delay
Negative Voltage (Down to -9 V) Capability for DESAT
Soft Turn Off During IGBT Short Circuit
IGBT Gate Clamping During Short Circuit
IGBT Gate Active Pull Down
Tight UVLO Thresholds for Bias Flexibility
Wide Bias Voltage Range including Negative VEE2
3.3 V to 5 V Input Supply Voltage
Designed for AEC-Q100 Certification
5000 V Galvanic Isolation (to meet UL1577 Requirements)
1200 V Working Voltage (per VDE0884-11 Requirements)
