MSP430F5659IPZ

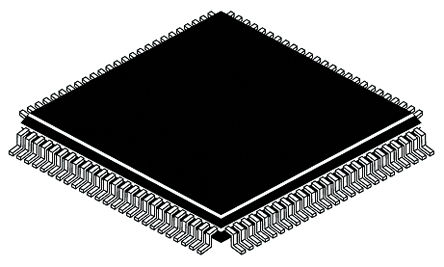

MCU 16Bit MSP430 RISC 512KB Flash 2.5V/3.3V 100Pin LQFP

Наличие: 920 шт.

Адрес доставки: Москва

Цена: ₽ 700.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11391816

Категория продукта:

Микроконтроллер 16

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MSP430F5659IPZ характеристики

Атрибут	Значение атрибута
Номенклатура	MSP430F5659IPZ
Производитель	TI
ЧипСити Номер продукта	CC11391816
Категория продукта	Микроконтроллер 16
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	20 MHz
Количество Стежков	100 Position
Тактовая Частота	20.0 MHz
Размер ОЗУ	66 KB
Количество Битов	16 Bit
Размер Флэш-памяти	512 KB
Количество УАПП	3 UART
Количество АЦП	1 ADC
Размер памяти Ферроэлектрического ОЗУ	0 B
Количество входов и выходов	74 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
Длина	14.2 mm
Ширина	14.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

MSP430F5659IPZ описание продукта

The MSP430F5659IPZ is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 3µs (typical). The device configurations with four 16-bit timer, 12-bit A/D converter, six-channel internal DMA, a 12-channel comparator, three universal serial communication interfaces (USCIs), a 32-bit hardware multiplier and 74 general-purpose I/O pins. This device operates at a maximum frequency of 20MHz.
16-bit RISC architecture, extended memory, up to 20MHz system clock
Fully integrated LDO with programmable regulated core supply voltage
Supply voltage supervision, monitoring and brownout
FLL Control loop for frequency stabilization
Low-power low-frequency internal clock source (VLO)
Low-frequency trimmed internal reference source (REFO)
32kHz Crystals (XT1)
High-frequency crystals up to 32MHz (XT2)
Four 16-bit timer with 3, 5 or 7 Capture/Compare registers
Enhanced UART supports auto-baudrate detection
IrDA Encoder and decoder
Synchronous SPI
Full-speed USB - integrated USB-PHY, 3.3V and 1.8V USB power system, USB-PLL, 8 I/O endpoints
12-bit ADC with internal shared reference, sample-and-hold and autoscan feature
Two 12-bit DAC with synchronization
Voltage comparator
Integrated LCD driver with contrast control for up to 160 segments
Serial on-board programming
No external programming voltage needed
RTC module with supply voltage backup switch
