MJD45H11RLG Купить - ON Semiconductor Двухполюсный плоскостной транзистор

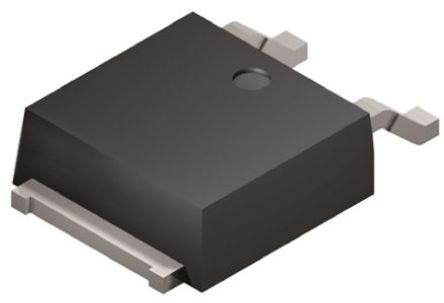

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MJD45H11RLG

ON Semiconductor

DPAK PNP 80V 8A

Наличие: 2,265 шт.

Адрес доставки: Москва

Цена: ₽ 54.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC9316162

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MJD45H11RLG характеристики

Атрибут	Значение атрибута
Номенклатура	MJD45H11RLG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC9316162
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Частота	90 MHz
Номинальное Напряжение (DC)	-80.0 V
Номинальный Ток	-8.00 A
Безгалогеновый Статус	Halogen Free
Количество Стежков	4 Position
Полярность	PNP
Рассеяние Мощности	20 W
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	90 MHz
Пробивное Напряжение (Коллектор-Эмиттер)	80 V
Непрерывный ток коллектора	8A
hFE Min	40 @4A, 1V
Максимальная входная мощность	1.75 W
Усиление постоянного тока (hFE)	40
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1750 mW
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MJD45H11RLG описание продукта

Complementary Power Transistors
DPAK For Surface Mount Applications
Designed for general purpose power and switching such as output or
driver stages in applications such as switching regulators, converters,
and power amplifiers.
Features
•Lead Formed for Surface Mount Application in Plastic Sleeves (No Suffix)
•Straight Lead Version in Plastic Sleeves (“−1” Suffix)
•Electrically Similar to Popular D44H/D45H Series
•Low Collector Emitter Saturation Voltage − VCE(sat)= 1.0 Volt Max @ 8.0 A
•Fast Switching Speeds
•Complementary Pairs Simplifies Designs
•Epoxy Meets UL 94 V−0 @ 0.125 in
•ESD Ratings: Human Body Model, 3B 8000 V Machine Model, C 400 V
•NJV Prefix for Automotive and Other Applications Requiring
Unique Site and Control Change Requirements; AEC−Q101
Qualified and PPAP Capable
•These are Pb−Free Packages

Показывать

MJD45H11RLG Даташит PDF

8 страницы, 127 КБ

09/10/2013
