MC33364D Купить - ON Semiconductor Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

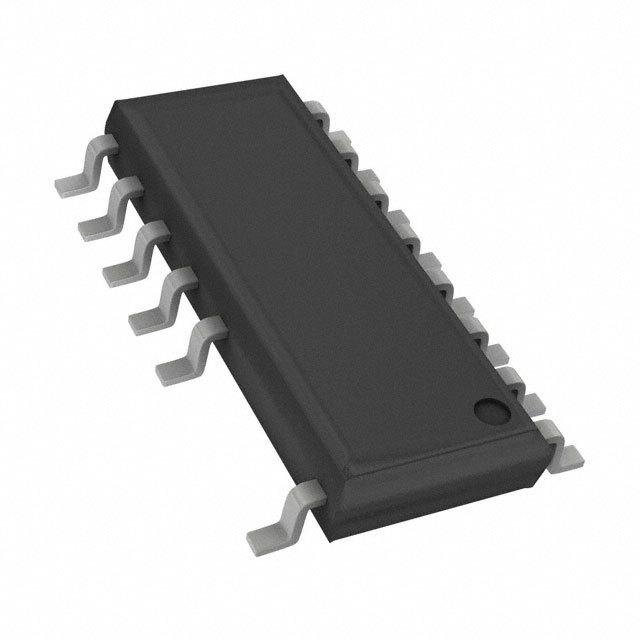

MC33364D

ON Semiconductor

Current Mode PWM Controller 600mA 14Pin SOIC Rail

Наличие: 383 шт.

Адрес доставки: Москва

Цена: ₽ 386.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC122164850

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC33364D характеристики

Атрибут	Значение атрибута
Номенклатура	MC33364D
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC122164850
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-16
Входное Напряжение (DC)	16.0 V
Выходное Напряжение	4.90V ~ 5.20V
Выходной Ток	600 mA
Пробивное Напряжение	700 V
Рассеяние Мощности	550 mW
Время Нарастания	67 ns
Частота Переключения	126 kHz
Время падения	28 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	550 mW
Рабочая Температура	-25℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC33364D описание продукта

Critical Conduction GreenLine™ SMPS Controller
The MC33364 series are variable frequency SMPS controllers that operate in the critical conduction mode. They are optimized for high density power supplies requiring minimum board area, reduced component count, and low power dissipation. Integration of the high voltage startup saves approximately 0.7 W of power compared to the value of the resistor bootstrapped circuits.
Each MC33364 features an on--board reference, UVLO function, a watchdog timer to initiate output switching, a zero current detector to ensure critical conduction operation, a current sensing comparator, leading edge blanking, a CMOS driver and cycle--by--cycle current limiting.
The MC33364D1 has an internal 126 kHz frequency clamp. The MC33364D2 is available without an internal frequency clamp. The MC33364D has an internal 126 kHz frequency clamp which is pinned out, so that the designer can adjust the clamp frequency by connecting appropriate values of resistance.
Features
Lossless Off--Line Startup
Leading Edge Blanking for Noise Immunity
Watchdog Timer to Initiate Switching
Operating Temperature Range --25C to +125C
Shutdown Capability
Over Temperature Protection
Optional/Adjustable Frequency Clamp to Limit EMI
This is a Pb--Free and Halide--Free Device

Показывать

MC33364D Даташит PDF

16 страницы, 314 КБ

11/22/2010

16 страницы, 315 КБ

16 страницы, 348 КБ

03/28/2012

просматривать

MC33364D Даташит PDF

17 страницы, 317 КБ

02/04/2016

просматривать

MC33364D Другие Даташит

16 страницы, 230 КБ

07/17/2006

просматривать
