MC14504BDR2G Купить - ON Semiconductor Преобразователь напряжения и электроуровня

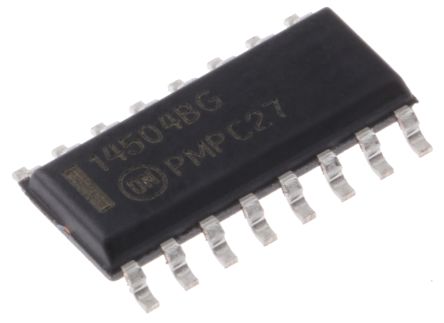

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC14504BDR2G

ON Semiconductor

ON SEMICONDUCTOR MC14504BDR2G Voltage Level Translator, 1Input, 8.8mA, 160ns, 3V to 18V, SOIC-16

Наличие: 10,590 шт.

Адрес доставки: Москва

Цена: ₽ 22.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC765863

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC14504BDR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC14504BDR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC765863
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Ёмкость	7.5 pF
Безгалогеновый Статус	Halogen Free
Выходной Ток	8.8 mA
Количество Цепей	1 Circuit
Количество Каналов	6 Channel
Количество Стежков	16 Position
Количество Битов	6 Bit
Рассеяние Мощности	500 mW
Ток Покоя	5 µA
Количество входов	6 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Количество выходных каналов	1 Channel
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.55 mm
Ширина	6.85 mm
Высота	3.43 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC14504BDR2G описание продукта

The MC14504BDR2G is a hex level shifter for TTL to CMOS or CMOS to CMOS in 16 pin SOIC package. The level shifter will shift a TTL signal to CMOS logic levels for any CMOS supply voltage between 5V and 15V. A control input also allows interface from CMOS to CMOS at one logic level to another logic level, either up or down level translating is accomplished by selection of power supply levels VDD and VCC. The VCC level sets the input signal levels while VDD selects the output voltage levels. It is capable of driving two low-power TTL loads or one low-power schottky TTL load over the rated temperature range.
3VDC to 18VDC operation for VDD and VCC
UP translates from a low to a high voltage or DOWN translates from a high to a low voltage
Input threshold can be shifted for TTL compatibility
No sequencing required on power supplies or inputs for power up or power down
Diode protected inputs to VSS

Показывать

MC14504BDR2G Даташит PDF

7 страницы, 116 КБ

07/24/2014
