MC14490DWG Купить - ON Semiconductor Логический чип

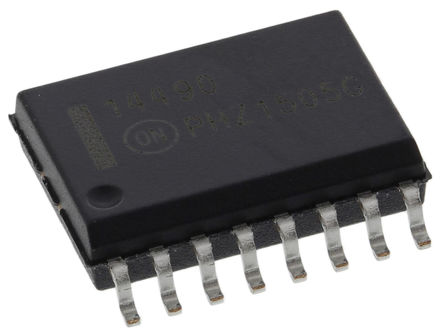

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC14490DWG

ON Semiconductor

Eliminator -55℃ to 125℃ Automotive 16Pin SOIC W Tube

Наличие: 548 шт.

Адрес доставки: Москва

Цена: ₽ 510.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4380215

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC14490DWG характеристики

Атрибут	Значение атрибута
Номенклатура	MC14490DWG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4380215
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 18V
Ёмкость	7.5 pF
Безгалогеновый Статус	Halogen Free
Выходное Напряжение	2.5V ~ 17.5V
Ток Питания	2 µA
Количество Цепей	6 Circuit
Количество Каналов	6 Channel
Количество Стежков	16 Position
Тактовая Частота	4.5 MHz
Количество Битов	6 Bit
Рассеяние Мощности	500 mW
Ток Покоя	650 µA
Количество Вентилей	6 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 18V
Длина	10.45 mm
Ширина	7.6 mm
Высота	2.4 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC14490DWG описание продукта

The MC14490DWG is a hex contact bounce eliminator constructed with complementary MOS enhancement mode device and is used for the elimination of extraneous level changes that result when interfacing with mechanical contacts. The digital contact bounce eliminator circuit takes an input signal from a bouncing contact and generates a clean digital signal four clock periods after the input has stabilized. The bounce eliminator circuit will remove bounce on both the make and the break of a contact closure. The clock for operation of the eliminator is derived from an internal R-C oscillator which requires only an external capacitor to adjust for the desired operating frequency.
Diode protection on all inputs
Internal pull-ups on all data inputs
Can be used as a digital integrator, system synchronizer or delay line
TTL compatible data inputs/outputs
Cascadable for longer time delays
Chip complexity - 546 FETs or 136.5 equivalent gates
