MBRM120LT1G Купить - ON Semiconductor Диоды Шоттки

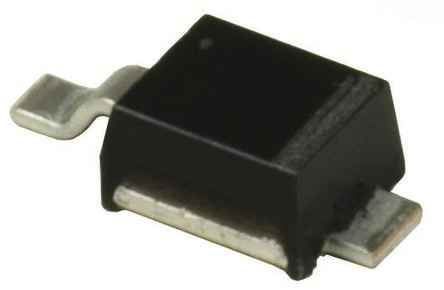

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MBRM120LT1G

ON Semiconductor

ON Semi MBRM120LT1G, SMT Schottky Diode, 20V 1A, 2Pin Power Mite

Наличие: 70 шт.

Адрес доставки:

Цена: ₽ 24.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC164830

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBRM120LT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MBRM120LT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC164830
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-216AA
Номинальное Напряжение (DC)	20.0 V
Номинальный Ток	1 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	1 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	450mV @1A
Полярность	Standard
Тепловое Сопротивление	23℃/W (RθJL)
Прямой ток	1 A
Максимальный ток перенапряжения (Ifsm)	50 A
Максимальное прямое напряжение (Макс)	450 mV
Прямой ток (макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения (Макс)	125 ℃
Длина	2.18 mm
Ширина	2.05 mm
Высота	1.15 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MBRM120LT1G описание продукта

Surface Mount Schottky Power Rectifier
POWERMITE® Power Surface Mount Package
The Schottky Powermite® employs the Schottky Barrier principle with a barrier metal and epitaxial construction that produces optimal forward voltage drop−reverse current tradeoff. The advanced packaging techniques provide for a highly efficient micro miniature, space saving surface mount Rectifier. With its unique heatsink design, the Powermite® has the same thermal performance as the SMA while being 50% smaller in footprint area, and delivering one of the lowest height profiles, < 1.1 mm in the industry. Because of its small size, it is ideal for use in portable and battery powered products such as cellular and cordless phones, chargers, notebook computers, printers, PDAs and PCMCIA cards. Typical applications are AC−DC and DC−DC converters, reverse battery protection, and “ORing” of multiple supply voltages and any other application where performance and size are critical.
Features
• Low Profile − Maximum Height of 1.1 mm
• Small Footprint − Footprint Area of 8.45 mm2
• Low VF Provides Higher Efficiency and Extends Battery Life
• Supplied in 12 mm Tape and Reel
• Low Thermal Resistance with Direct Thermal Path of Die on Exposed Cathode Heat Sink
• ESD Ratings: Human Body Model, 3B > 16000 V
Machine Model, C > 400 V
• Pb−Free Packages are Available
