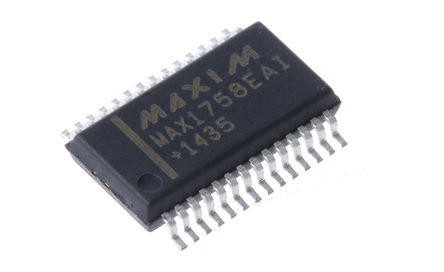

MAX1758EAI+

Maxim Integrated

MAXIM INTEGRATED PRODUCTS MAX1758EAI+ Battery Charger for 4 Cells of Li-Ion, Li-Pol battery, 28V input, 4.2V / 1.5A charge, SSOP-28

Наличие: 197 шт.

Адрес доставки: Москва

Цена: ₽ 471.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC49651703

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX1758EAI+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX1758EAI+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC49651703
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	28.0V (max)
Входное Напряжение (DC)	28.0 V
Выходное Напряжение	4.2 V
Выходной Ток	1500 mA
Количество Стежков	28 Position
Выходное напряжение (Макс)	4.2 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6V ~ 28V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	6 V
Входное напряжение	28 V
Длина	10.33 mm
Ширина	5.38 mm
Высота	1.78 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

MAX1758EAI+ описание продукта

The MAX1758EAI+ is a stand-alone, switch-mode Li+ Battery Charger with internal 28V switch. The MAX1758 is a switch-mode lithium-ion (Li+) battery charger that charges one-to-four cells. It provides a regulated charging current accurate to ±10% and a regulated voltage with only a ±0.8% total voltage error at the battery terminals. The internal high-side switch delivers a programmable current of up to 1.5A to charge the battery. The built-in safety timer automatically terminates charging once the adjustable time limit has been reached. The MAX1758 regulates the voltage set point and charging current using two loops that work together to transition smoothly between voltage and current regulation. An additional control loop monitors the total current drawn from the input source (charging + system) and automatically reduces battery-charging current, preventing overload of the input supply and allowing the use of a low-cost wall adapter.
Stand-alone charger for up to 4 Li+ batteries
±0.8% Battery regulation voltage accuracy
Low-dropout 98% duty cycle
Safely precharges near-dead cells
Continuous voltage and temperature monitoring
0.1µA Shutdown battery current
Safety timer prevents overcharging
Input current limiting
300kHz PWM oscillator reduces noise

Показывать

MAX1758EAI+ Даташит PDF

17 страницы, 225 КБ

02/09/2001

просматривать

MAX1758EAI+ Другие Даташит

1 страницы, 92 КБ

06/07/2019

просматривать
