ADM1062ASUZ Купить - ADI Контрольный чип источника питания

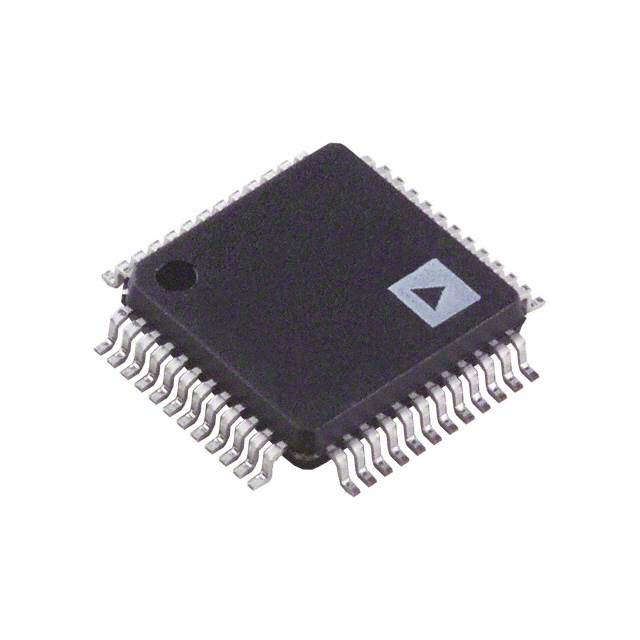

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM1062ASUZ

ADI

Processor Supervisor 10 Open Collector/Push-Pull 48Pin TQFP Tray

Наличие: 7,303 шт.

Адрес доставки: Москва

Цена: ₽ 1,298.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC717809

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM1062ASUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM1062ASUZ
Производитель	ADI
ЧипСити Номер продукта	CC717809
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Напряжение Питания (DC)	3.00V (min)
Ток Питания	6 mA
Количество Стежков	48 Position
Пороговое Напряжение	Adjustable
Разрешение (биты)	12.0 Bit
Сброс порогового напряжения (мин)	0.573 V
Сброс порогового напряжения (макс.)	1.375 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	14.4 V
Напряжение питания (мин)	3 V
Длина	7 mm
Ширина	7 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM1062ASUZ описание продукта

The ADM1062 series Super Sequencer with margining control and temperature monitoring. The Super Sequencer® configurable supervisory/sequencing device offers a single-chip solution for supply monitoring and sequencing in multiple-supply systems. In addition to these functions, the ADM1062 integrates a 12-bit ADC and six 8-bit voltage output DACs. This circuit can be used to implement a closed-loop margining system that enables supply adjustment by altering either the feedback node or the reference of a DC-to-DC converter using the DAC outputs. Supply margining can be performed with a minimum of external components. The margining loop can be used for in-circuit testing of a board during production (for example, to verify board functionality at -5% of nominal supplies) or it can be used dynamically to accurately control the output voltage of a DC-to-DC converter.
Complete supervisory and sequencing solution for up to 10 supplies
10 Supply fault detectors enable supervision of supplies <0.5% accuracy at all voltages at 25°C
5 Selectable input attenuators allow supervision of supplies to 6V on VP1 to VP4 (VPx)
5 Dual-function inputs, VX1 to VX5 (VXx) - general-purpose logic input
10 Programmable driver outputs, PDO1 to PDO10 (PDOx) - Open-collector with external pull-up
Sequencing engine (SE) implements state machine control of PDO outputs
Complete voltage margining solution for 6 voltage rails
12-bit ADC for readback of all supervised voltages
Internal and external temperature sensors
Driven directly from 2.048 V (±0.25%) REFOUT pin
More accurate external reference for improved ADC performance
Device powered by the highest of VPx, VH for improved redundancy
Industry-standard 2-wire bus interface (SMBus)
Guaranteed PDO low with VH, VPx=1.2V
256-byte User EEPROM

Показывать

ADM1062ASUZ Даташит PDF

36 страницы, 617 КБ

06/23/2011

просматривать

ADM1062ASUZ Даташит PDF

36 страницы, 611 КБ

01/22/2015

просматривать

ADM1062ASUZ Даташит PDF

36 страницы, 407 КБ

04/01/2005

просматривать

ADM1062ASUZ Даташит PDF

36 страницы, 680 КБ

01/22/2015

просматривать

ADM1062ASUZ Даташит PDF

36 страницы, 645 КБ

03/29/2012

просматривать

ADM1062ASUZ Даташит PDF

36 страницы, 577 КБ

02/05/2016

просматривать

ADM1062ASUZ Даташит PDF

36 страницы, 680 КБ

01/22/2015

просматривать

ADM1062ASUZ Другие Даташит

35 страницы, 504 КБ

01/22/2015

просматривать
