DRV8711DCP Купить - TI Драйвер электродвигателя

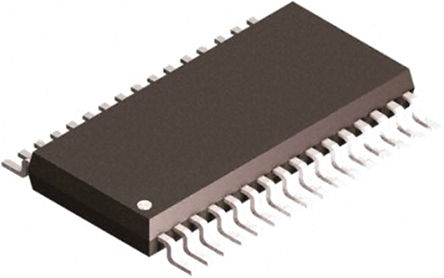

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8711DCP

Motor Driver/Controller, Stepper, 8V to 52V supply, 52V/1 Output, HTSSOP-38

Наличие: 1,254 шт.

Адрес доставки: Москва

Цена: ₽ 7,254.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10835729

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8711DCP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8711DCP
Производитель	TI
ЧипСити Номер продукта	CC10835729
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	HTSSOP-38
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	52 V
Выходной Ток	200 mA
Количество Стежков	38 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	9.8 mm
Ширина	4.50 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/06/27
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8711DCP описание продукта

The DRV8711DCP is a stepper motor Gate Driver with on-chip 1/256 micro-stepping indexer and stall detect that uses external N-channel MOSFETs to drive a bipolar stepper motor or two brushed DC motors. A microstepping indexer is integrated, which is capable of step modes from full step to 1/256-step. An ultra-smooth motion profile can be achieved using adaptive blanking time and various current decay modes, including an auto-mixed decay mode. Motor stall is reported with an optional back-EMF output. A simple step/direction or PWM interface allows easy interfacing to controller circuits. A SPI serial interface is used to program the device operation. Output current, step mode, decay mode and stall detection functions are all programmable through a SPI serial interface. Internal shutdown functions are provided for over-current protection, short-circuit protection, under-voltage lockout and over-temperature.
Pulse width modulation (PWM) microstepping motor driver
Built-in 1/256-step Microstepping indexer
Drives external n-channel MOSFETs
Optional STEP/DIR pins
Optional PWM control interface for DC motors
Flexible decay modes, including automatic mixed decay mode
Stall detection with optional BEMF output
Highly configurable SPI serial interface
Internal reference and torque DAC
Scalable output current
Over-current Protection (OCP)
Over-temperature Shutdown (OTS) protection
Under-voltage lockout (UVLO) protection
Individual fault condition indication bits
Fault condition indication pin
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
