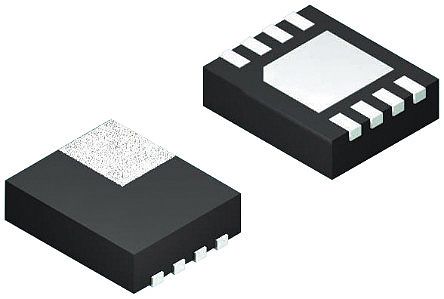

DRV8837DSGT

TEXAS INSTRUMENTS DRV8837DSGT Motor Driver, H-Bridge, 1.8V to 7V supply, 1.8A/1 Output, WSON-8

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 89.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11263721

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8837DSGT характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8837DSGT
Производитель	TI
ЧипСити Номер продукта	CC11263721
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WFDFN-8
Напряжение Питания (DC)	1.80V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.8 A
Количество Стежков	8 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	1.8 V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8837DSGT описание продукта

The DRV8837DSGT is a 1.8A Low Voltage Brushed DC Motor Driver (PWM Ctrl), provides an integrated motor driver solution. The device can drive one DC motor or other devices like solenoids. The output driver block consists of N-channel power MOSFET"s configured as an H-bridge to drive the motor winding. An internal charge pump generates needed gate drive voltages. It can supply up to 1.8A of output current. It operates on a motor power supply voltage from 0 to 11V and a device power supply voltage of 1.8 to 7.0V. The DRV8837DSGT has a PWM (IN/IN) input interface. Interface is compatible with industry-standard devices. Internal shutdown functions are provided for over-current protection, short circuit protection, under-voltage lockout and over-temperature.
H-Bridge motor driver
Drives a DC motor or other loads
HS + LS 280mR Low MOSFET on-resistance
1.8A Maximum drive current
0 to 11V Motor VM, 1.8 to 7V logic VCC separate motor and logic supply pins
Low power sleep mode with 120nA maximum sleep current - nSLEEP pin
Supports VCC under-voltage lockout (UVLO), overcurrent protection (OCP) and thermal shutdown (TSD)
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
