ADG406BPZ Купить - ADI Мультиплексор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG406BPZ

ADI

ANALOG DEVICES ADG406BPZ Analogue Multiplexer / Demultiplexer, 16:1, 1, 80Ω, 12V, 15V, PLCC, 28

Наличие: 988 шт.

Адрес доставки: Москва

Цена: ₽ 680.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC329244

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG406BPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG406BPZ
Производитель	ADI
ЧипСити Номер продукта	CC329244
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin

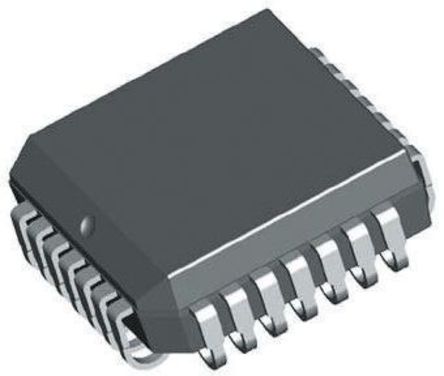

Корпус/Пакет	PLCC-28
Напряжение Питания (DC)	12.0V (max)
Количество Выходных Интерфейсов	1 Output
Ток Питания	100 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Сопротивление Сток-исток (Открытого Канала)	50.0 Ω
Рассеяние Мощности	3.1 mW
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	12V ~ 15V
Длина	11.58 mm
Ширина	11.58 mm
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG406BPZ описание продукта

The ADG406 series monolithic CMOS Analog Multiplexer switches one of sixteen inputs to a common output as determined by the 4-bit binary address lines: A0, A1, A2 and A3. The device is designed on an enhanced LC2 MOS process that provides low power dissipation yet gives high switching speed and low on resistance. These features make the parts suitable for high speed data acquisition systems and audio signal switching. Low power dissipation makes the parts suitable for battery powered systems. Each channel conducts equally well in both directions when on and has an input signal range which extends to the supplies. In the off condition, signal levels up to the supplies are blocked. Inherent in the design is low charge injection for minimum transients when switching the digital inputs.
VSS to VDD analog signal range
Low ON resistance (80R maximum)
Low power consumption
Fast switching - tON <160ns, tOFF <150ns
Break-before-make switching action
