ADM3072EARZ Купить - ADI Чип интерфейса

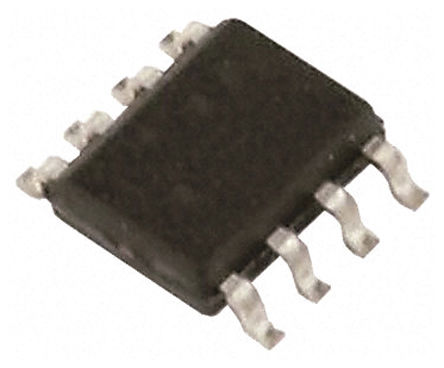

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM3072EARZ

ADI

ANALOG DEVICES ADM3072EARZ 3.3V ± 15kV ESD Protected Half Duplex Driver/Receiver Enable Transceiver w/250kbps, SOIC-8

Наличие: 1,047 шт.

Адрес доставки: Москва

Цена: ₽ 220.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC159662

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM3072EARZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM3072EARZ
Производитель	ADI
ЧипСити Номер продукта	CC159662
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.30V (max)
Ток Питания	1.5 mA
Количество Стежков	8 Position
Скорость Передачи Данных	250 kbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.63 V
Напряжение питания (мин)	2.97 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM3072EARZ описание продукта

The ADM3072EARZ is a Low Power RS-485/RS-422 Transceiver with ±15kV ESD protection suitable for half-duplex communication on multipoint bus transmission lines. The transceiver has a 1/8 unit load receiver input impedance, which allows up to 256 transceivers on a bus. Because only one driver should be enabled at any time, the output of a disabled or powered-down driver is tri-stated to avoid overloading the bus. The receiver inputs have a true fail-safe feature, which eliminates the need for external bias resistors and ensures a logic high output level when the inputs are open or shorted. This guarantees that the receiver outputs are in a known state before communication begins and when communication ceases. The driver outputs of the 250kbps device is slew rate limited to reduce EMI and data errors caused by reflections from improperly terminated buses. Excessive power dissipation caused by bus contention or by output shorting is prevented with a thermal shutdown circuit.
TIA/EIA RS-485/RS-422 compliant
±15kV ESD protection on RS-485 input/output pins
250kbps Data rate
True fail-safe receiver inputs
Up to 256 nodes on the bus
Hot-swap input structure on DE and RE pins
Reduced slew rates for low EMI
Low power shutdown current
Outputs high-Z when disabled or powered off
Thermal shutdown and short-circuit protection
ESD sensitive device, take proper precaution while handling the device.
