ADUM7441ARQZ Купить - ADI Изолятор интерфейса

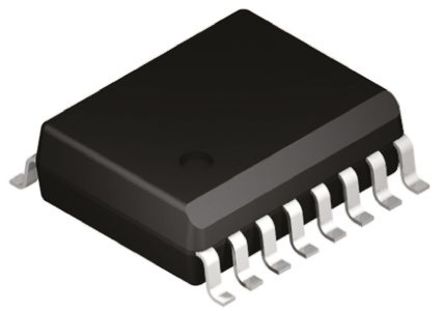

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM7441ARQZ

ADI

ANALOG DEVICES ADUM7441ARQZ Digital Isolator, 4Channel, 75ns, 3V, 5.5V, QSOP, 16Pins

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 244.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC263542

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM7441ARQZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM7441ARQZ
Производитель	ADI
ЧипСити Номер продукта	CC263542
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QSOP-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2 ns
Ток Питания	4.10 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Время Нарастания	2 ns
Напряжение Изоляции	1000 Vrms
Входной ток (мин)	4.9 mA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2 ns
Время падения (Макс)	2 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.01 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM7441ARQZ описание продукта

The ADUM7441ARQZ is a 4-channel Digital Isolator based on iCoupler® technology. Combining high speed CMOS and monolithic transformer technology, this isolation component provides outstanding performance characteristics superior to alternatives such as optocoupler devices and other integrated couplers. Like many other isolators, the ADUM7441 isolator offers very low power consumption, consuming one-tenth to one-sixth the power of comparable isolators at comparable data rates up to 25Mbps. Despite the low power consumption, it provide low pulse width distortion (<5ns for C grade). In addition, every model has an input glitch filter to protect against extraneous noise disturbances. This operates with the supply voltage on either side ranging from 3.0 to 5.5V, providing compatibility with lower voltage systems as well as enabling voltage translation functionality across the isolation barrier.
1000Vrms Isolation rating
Low power operation
Bidirectional communication
Up to 25Mbps data rate (NRZ)
3/5V Level translation
High temperature operation
High common-mode transient immunity (>25kV/µs)
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADUM7441ARQZ Даташит PDF

20 страницы, 393 КБ

10/16/2015
