M41T81SM6F Купить - ST Microelectronics часы реального времени

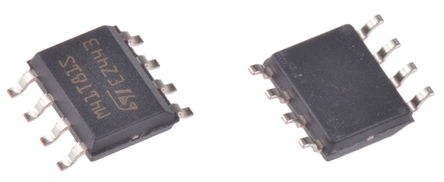

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M41T81SM6F

ST Microelectronics

Real Time Clock Serial 20Byte Clock/Calendar/Alarm/Timer/Interrupt 8Pin SO N T/R

Наличие: 27,497 шт.

Адрес доставки: Москва

Цена: ₽ 151.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9862044

Категория продукта:

часы реального времени

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M41T81SM6F характеристики

Атрибут	Значение атрибута
Номенклатура	M41T81SM6F
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9862044
Категория продукта	часы реального времени
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	2.70V (min)
Количество Стежков	8 Position
Рассеяние Мощности	1000 mW
Размер памяти	20 B
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

M41T81SM6F описание продукта

The M41T81SM6F is a low-power serial Real-time Clock (RTC) IC with a built-in 32.768kHz oscillator (external crystal controlled). 8 bytes of the SRAM are used for the clock/calendar function and are configured in binary-coded decimal (BCD) format. An additional 12 bytes of SRAM provide status/control of alarm, watchdog and square wave functions. Addresses and data are transferred serially via a two line, bidirectional I²C interface. The built-in address register is incremented automatically after each WRITE or READ data byte. It has a built-in power sense circuit which detects power failures and automatically switches to the battery supply when a power failure occurs. The energy needed to sustain the clock operations can be supplied by a small lithium button supply when a power failure occurs. Functions available to the user include a non-volatile, time-of-day clock/calendar, alarm interrupts, watchdog timer and programmable square wave output.
Counters for tenths/hundredths of seconds, minutes, hours, day, date, month, year and century
Oscillator stop detection (monitors clock operation)
0.6µA (typical) Ultralow battery supply current
2 to 5.5V Clock operating voltage
Power-down time-stamp (HT bit) which allows determination of time elapsed in battery backup
Battery low flag
Programmable alarm and interrupt function
Accurate programmable watchdog timer
Software clock calibration

Показывать

M41T81SM6F Даташит PDF

32 страницы, 502 КБ

05/16/2012

просматривать

M41T81SM6F Даташит PDF

32 страницы, 507 КБ

03/28/2012

просматривать

M41T81SM6F Даташит PDF

29 страницы, 584 КБ

02/21/2013

просматривать

M41T81SM6F Справочное руководство пользователя

161 страницы, 1991 КБ

05/24/2017

просматривать

M41T81SM6F Другие Даташит

33 страницы, 462 КБ

просматривать

M41T81SM6F Другие Даташит

31 страницы, 280 КБ

просматривать

M41T81SM6F Чертежные схемы

1 страницы, 233 КБ

03/01/2007

просматривать

M41T81SM6F Примечание по применению

33 страницы, 440 КБ

просматривать

M41T81SM6F Примечание по применению

9 страницы, 172 КБ

просматривать

M41T81SM6F Файл уведомления

3 страницы, 49 КБ

11/18/2015

просматривать

M41T81SM6F Другие ссылки

1 страницы, 153 КБ

06/15/2011

просматривать
