NCP1014ST65T3G Купить - ON Semiconductor Преобразователь AC-DC

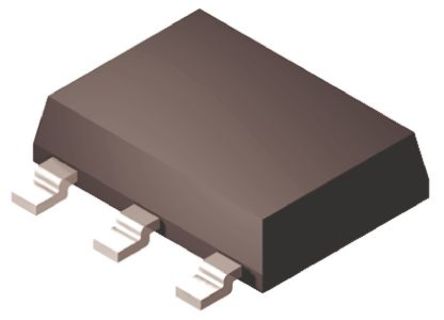

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1014ST65T3G

ON Semiconductor

AC to DC Switching Converter Off-Line Switcher/SMPS Controller 65kHz T/R 4Pin(3+Tab) SOT-223

Наличие: 8,454 шт.

Адрес доставки: Москва

Цена: ₽ 174.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC15369396

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1014ST65T3G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1014ST65T3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC15369396
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Частота	65 kHz
Номинальная Мощность	19 W
Безгалогеновый Статус	Halogen Free
Выходной Ток	450 mA
Пробивное Напряжение	700 V
Количество Стежков	4 Position
Время Нарастания	20 ns
Частота Переключения	65 kHz
Рабочий цикл	67 %
Максимальный рабочий цикл	72 %
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	10 V
Входное напряжение	8.1V ~ 10V
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1014ST65T3G описание продукта

The NCP101X series integrates a fixed−frequency current−mode controller and a 700 V MOSFET. Housed in a PDIP−7 or SOT−223 package, the NCP101X offers everything needed to build a rugged and low−cost power supply, including soft−start, frequency jittering, short−circuit protection, skip−cycle, a maximum peak current setpoint and a Dynamic Self−Supply (no need for an auxiliary winding).
Unlike other monolithic solutions, the NCP101X is quiet by nature: during nominal load operation, the part switches at one of the available frequencies (65 − 100 − 130 kHz). When the current setpoint falls below a given value, e.g. the output power demand diminishes, the IC automatically enters the so−called skip−cycle mode and provides excellent efficiency at light loads. Because this occurs at typically 1/4 of the maximum peak value, no acoustic noise takes place. As a result, standby power is reduced to the minimum without acoustic noise generation.
Features
• Built−in 700 V MOSFET with Typical RDSon of 11 Ω and 22 Ω
• Large Creepage Distance Between High−Voltage Pins
• Current−Mode Fixed Frequency Operation: 65 kHz – 100 kHz − 130 kHz
• Skip−Cycle Operation at Low Peak Currents Only: No Acoustic Noise!
• Dynamic Self−Supply, No Need for an Auxiliary Winding
• Internal 1.0 ms Soft−Start
• Latched Overvoltage Protection with Auxiliary Winding Operation
• Frequency Jittering for Better EMI Signature
• Auto−Recovery Internal Output Short−Circuit Protection
• Below 100 mW Standby Power if Auxiliary Winding is Used
• Internal Temperature Shutdown
• Direct Optocoupler Connection
• SPICE Models Available for TRANsient Analysis
• These are Pb−Free and Halide−Free Devices
Typical Applications
• Low Power AC/DC Adapters for Chargers
• Auxiliary Power Supplies (USB, Appliances,TVs, etc.)

Показывать

NCP1014ST65T3G Даташит PDF

23 страницы, 346 КБ

09/10/2014
