NCP114ASN180T1G Купить - ON Semiconductor Чип стабилизации напряжения

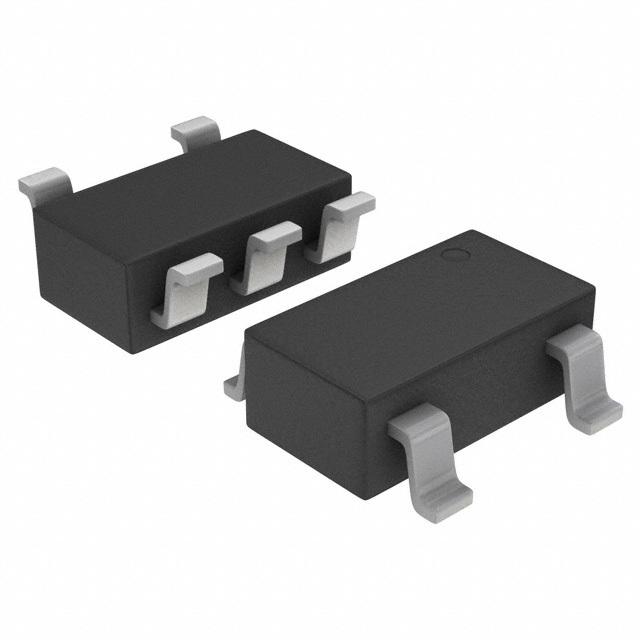

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP114ASN180T1G

ON Semiconductor

ON SEMICONDUCTOR NCP114ASN180T1G LDO Voltage Regulator, Fixed, 1.7V to 5.5V in, 1.8V/300mA out, 260mV drop, TSOP-5 New

Наличие: 15,112 шт.

Адрес доставки: Москва

Цена: ₽ 5.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6333872

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP114ASN180T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP114ASN180T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6333872
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.8 V
Выходной Ток	300 mA
Ток Питания	95 µA
Количество Стежков	5 Position
Напряжение Отпадания	260 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.7 V
Выходное напряжение (мин)	1.8 V
Выходной ток (Макс)	0.3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	5.5 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP114ASN180T1G описание продукта

The NCP114 is 300 mA LDO that provides the engineer with a very stable, accurate voltage with low noise suitable for space constrained, noise sensitive applications. In order to optimize performance for battery operated portable applications, the NCP114 employs the dynamic quiescent current adjustment for very low IQ consumption at no−load.
Features | | Benefits
---|---|---
| | | | |
Operating Input Voltage Range: 1.7 V to 5.5 V
| |
Well suited for battery powered applications
Low Dropout: 135 mV Typical at 300 mA
| |
Supports applications with very low Input to Output Voltage requirements
High PSRR 75dB at 1kHz
| |
Very well suited for space-constrained applications
Thermal Shutdown and Current Limit Protections
| |
Robust design and high reliability
Very Low Quiescent Current of Typ. 50 µA
| |
Highly effective solution at light load conditions
Available in uDFN 1.0 x 1.0 mm Package
| |
Very well suited for space-constrained applications
+/- 1% typical Vout Accuracy
| |
Precise Vout for power sensitive devices

Показывать

NCP114ASN180T1G Даташит PDF

17 страницы, 795 КБ
