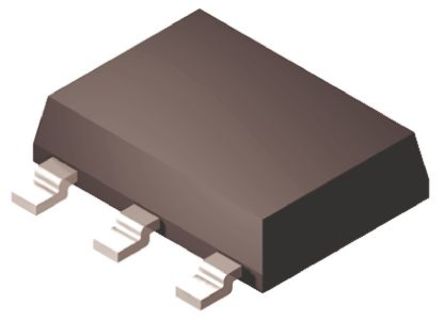

NCP1075STBT3G

ON Semiconductor

NCP1075 Series 8.6V 100kHz 450mA Surface Mount High Voltage Switcher - SOT-223

Наличие: 14,697 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 95.48

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC9256929

Категория продукта:

Преобразователь AC-DC

Упаковка: TO-261-4

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NCP1075STBT3G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1075STBT3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC9256929
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь AC-DC
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Напряжение Питания (DC)	2.20V (min)
Номинальная Мощность	19 W
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	230 V
Выходной Ток	450 mA
Пробивное Напряжение	700 V
Количество Стежков	4 Position
Время Нарастания	20 ns
Частота Переключения	100 kHz
Рабочий цикл	68 %
Входное напряжение (макс. Переменный ток)	250 v
Входное напряжение (мин мин.)	100 v
Время падения	10 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	150 ℃
Напряжение питания (Макс)	8.6 V
Напряжение питания (мин)	7.8 V
Входное напряжение	7.8V ~ 8.6V
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

NCP1075STBT3G описание продукта

The NCP1075STBT3G is a High-voltage Switcher with 100kHz frequency for low power offline Switched Mode Power Supply (SMPS). It integrates fixed frequency current mode controller with a 700V MOSFET. It offers a high level of integration, including soft-start, frequency-jittering, short-circuit protection, skip-cycle, a maximum peak current set point, ramp compensation and a dynamic self-supply. When the output power demand diminishes, the IC automatically enters frequency fold-back mode and provides excellent efficiency at light loads. When the power demand reduces further, it enters into a skip mode to reduce the standby consumption down to a no load condition. Protection features includes a timer to detect an overload or a short-circuit event, overvoltage protection with auto-recovery and AC input line voltage detection. For improved standby performance, the connection of an auxiliary winding stops the DSS operation and helps to reduce input power consumption below 50mW at high line.
Large creepage distance between high-voltage pins
Skip-cycle operation at low peak currents only - No acoustic noise
Dynamic self-supply - No need for an auxiliary winding
Auto-recovery output short circuit protection with timer-based detection
Auto-recovery overvoltage protection with auxiliary winding operation
Frequency jittering for better EMI signature, including frequency foldback mode
Frequency fold-back to improve efficiency at light load
Internal temperature shutdown
Internal 1ms soft-start
<50mW No load input consumption
