L4978D Купить - ST Microelectronics Преобразователь DC/DC

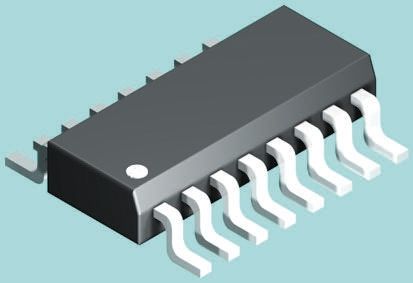

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4978D

ST Microelectronics

L4978 Series 55V 220uA 300kHz Buck Through Hole Switching Regulator - SOIC-16

Наличие: 214 шт.

Адрес доставки: Москва

Цена: ₽ 241.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC8306857

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 20.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4978D характеристики

Атрибут	Значение атрибута
Номенклатура	L4978D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC8306857
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	300 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3V ~ 50V
Выходной Ток	2 A
Количество Стежков	16 Position
Ток Покоя	2.5 mA
Напряжение Отпадания	580 mV
Выходная Мощность	800 mW
Частота Переключения	100kHz ~ 300kHz
Максимальное входное напряжение	55 V
Входное напряжение (мин)	8 V
Выходное напряжение (Макс)	50 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8 V
Входное напряжение	8V ~ 55V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L4978D описание продукта

The L4978D is a step-down monolithic power Switching Regulator delivering 2A at a voltage between 3.3 and 50V (selected by a simple external divider). Realized in BCD mixed technology, the device uses an internal power D-MOS transistor (with a typical Rdson of 0.25R) to obtain very high efficiency and high switching speed. A switching frequency up to 300kHz is achievable. A wide input voltage range between 8 to 55V and output voltage regulated from 3.3 to 50V cover the majority of today"s applications. Features of this new generation of DC-to-DC converter include pulse-by-pulse current limit, hiccup mode for short-circuit protection, voltage feed-forward regulation, soft-start, protection against feedback loop disconnection, inhibit for zero current consumption and thermal shutdown.
Protection against feedback disconnection
Inhibit for zero current consumption
Zero load current operation
Internal current limiting (pulse-by pulse and hiccup mode)
Precise 3.3V (±1%) internal reference voltage

Показывать

L4978D Даташит PDF

13 страницы, 579 КБ

05/04/2005

просматривать

L4978D Другие Даташит

14 страницы, 571 КБ

03/16/2018

просматривать
