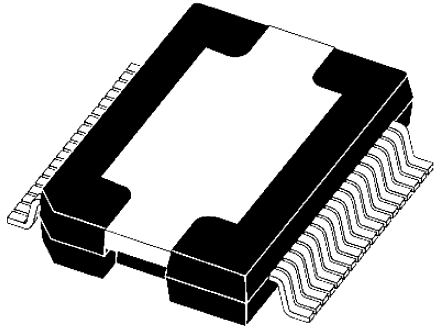

L6207PD Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6207PD

ST Microelectronics

STMICROELECTRONICS L6207PD Motor Driver, Dual, DMOS, 8V to 52V supply, 52V/2.8A/2Outputs, SOIC-36

Наличие: 1,271 шт.

Адрес доставки: Москва

Цена: ₽ 572.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2365640

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6207PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6207PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2365640
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSO-36
Частота	100 kHz
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	2.8 A
Ток Питания	2.8 A
Количество Каналов	2 Channel
Количество Стежков	36 Position
Время Нарастания	250 ns
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6207PD описание продукта

The L6207PD is a dual DMOS full-bridge Driver with PWM current controller. It is realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device also includes two independent constant off time PWM current controllers that perform the chopping regulation. It features a non-dissipative overcurrent protection on the high-side power MOSFETs and thermal shutdown.
Non-dissipative overcurrent protection
Dual independent constant tOFF PWM current controllers
Slow decay synchronous rectification
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A DC)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency

Показывать

L6207PD Даташит PDF

33 страницы, 628 КБ

02/21/2013
