LM431ACZX Купить - ON Semiconductor Опорный чип напряжения

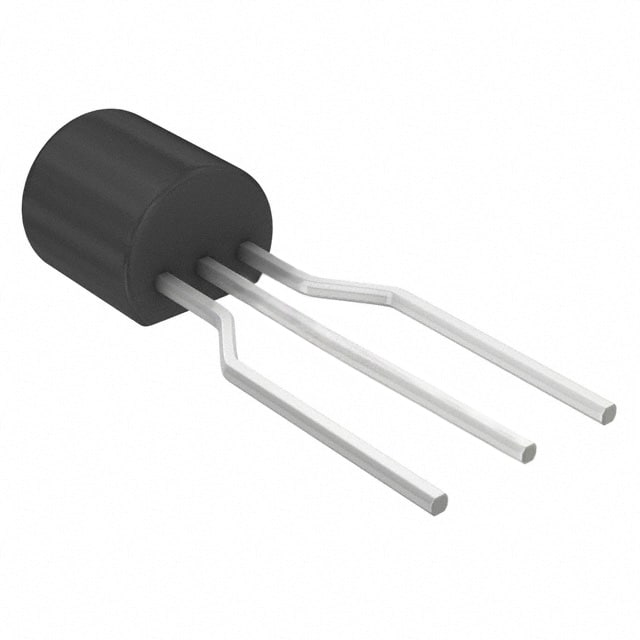

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM431ACZX

ON Semiconductor

Adjustable/2.5V, 2% Tolerance Shunt Regulator

Наличие: 7,303 шт.

Адрес доставки: Москва

Цена: ₽ 8.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC44373893

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM431ACZX характеристики

Атрибут	Значение атрибута
Номенклатура	LM431ACZX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC44373893
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-92-3
Допустимое Отклонение Ёмкости	±2 %
Выходное Напряжение	2.5V ~ 36V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Выходное напряжение (Макс)	36 V
Выходное напряжение (мин)	2.5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
точность	±2 %
Входное напряжение	37 V
Длина	5.2 mm
Ширина	4.19 mm
Высота	5.33 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Коэффициент Температуры	±50 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

LM431ACZX описание продукта

The LM431A / LM431B / LM431C are three terminal output adjustable regulators with thermal stability over the full operating temperature range. The output voltage can be set to any value between V (approximately 2.5 V) and 36 V with two external resistors. These devices have a typical dynamic output impedance of 0.2 Ω. Active output circuit provides a sharp turn-on characteristic, making these devices excellent replacements for Zener diodes in many applications.
Features
---
|
Programmable output voltage to 36 V
Low dynamic output impedance 0.2 Ω (Typical)
Sink current capability: 1.0 to 100 mA
Equivalent full-range temperature coefficient of 50ppm/°C (Typical)
Temperature compensated for operation over full rated operating temperature range
Low output noise voltage
Fast turn-on response
