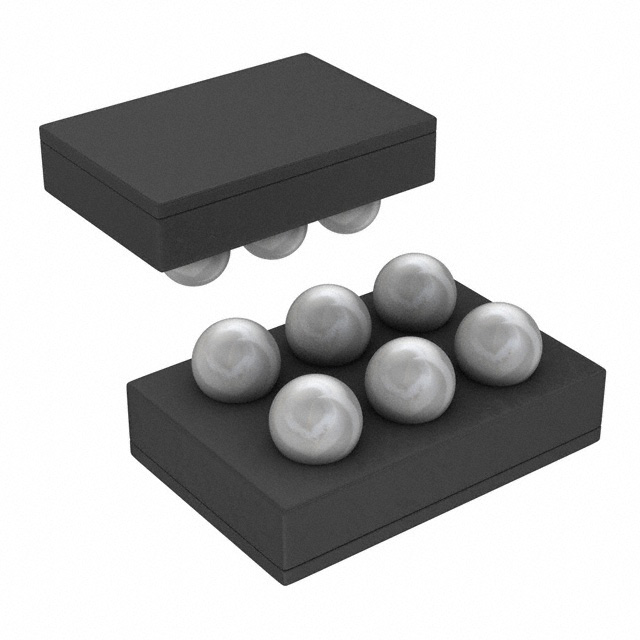

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM3697YFQR

TEXAS INSTRUMENTS LM3697YFQR Led Driver, 1 Output, Boost (Step Up), 2.7V-5.5V in, 1MHz switch, 40V/30mA out, DSBGA-12

Наличие: 4,211 шт.

Адрес доставки: Москва

Цена: ₽ 42.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC50461607

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM3697YFQR характеристики

Атрибут	Значение атрибута
Номенклатура	LM3697YFQR
Производитель	TI
ЧипСити Номер продукта	CC50461607
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	DSBGA-12
Частота	500kHz,1MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	40 V
Выходной Ток	30 mA
Количество Каналов	3 Channel
Количество Стежков	12 Position
Ток Покоя	1.00 mA
Частота Переключения	1 MHz
Топология	Boost
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	2.7 v
Выходное напряжение (Макс)	41.1 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.7V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

LM3697YFQR описание продукта

The LM3697 11-bit LED driver provides high-performance backlight dimming for 1, 2, or 3 series LED strings while delivering up to 90% efficiency. The boost converter with integrated 1-A, 40-V MOSFET automatically adjusts to LED forward voltage to minimize headroom voltage and effectively improve LED efficiency.
The LM3697 is a high-efficiency three-string power source for backlight or keypad LEDs in smart-phone handsets. The high-voltage inductive boost converter provides the power for three-series LED strings for display backlight and keypad functions (HVLED1, HVLED2 and HVLED3).
An additional feature is a pulse width modulation (PWM) control input for content adjustable backlight control, which can be used to control any high-voltage current sink.
The LM3697 is fully configurable via an I2C-compatible interface. The device operates over a 2.7-V to 5.5-V input voltage range and a −40°C to 85°C temperature range.
