TC4468COE Купить - Microchip Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

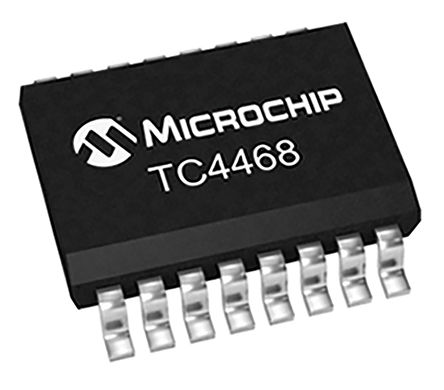

TC4468COE

Microchip

MOSFET DRVR 1.2A 4Out Lo Side Non-Inv 16Pin SOIC W Tube

Наличие: 320 шт.

Адрес доставки: Москва

Цена: ₽ 748.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC13283796

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4468COE характеристики

Атрибут	Значение атрибута
Номенклатура	TC4468COE
Производитель	Microchip
ЧипСити Номер продукта	CC13283796
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	15 ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	18.0 V
Выходной Ток	1.2 A
Ток Питания	4.00 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	760 mW
Время Нарастания	25 ns
Время падения	25 ns
Время падения (Макс)	25 ns
Время падения (Макс)	25 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	760 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	10.49 mm
Ширина	7.59 mm
Высота	2.39 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4468COE описание продукта

The TC4468COE is a logic-input CMOS Quad Driver with 1.2A peak drive capability. Unlike other MOSFET driver, this device has two inputs for each output. The input is configured as logic gates - NAND. The TC4468 driver can continuously source up to 250mA into ground referenced loads. This device is ideal for direct driving low current motors or driving MOSFETs in H-bridge configuration for higher current motor drive. Having the logic gates onboard the driver can help to reduce component count in many designs The TC4468 device is very robust and highly latch-up resistant. It can tolerate up to 5V of noise spiking on the ground line and can handle up to 0.5A of reverse current on the driver outputs.
1.2A High peak output current
75ns Short, equal delay times
Latch-proof - Will withstand 500mA inductive kickback
2kV ESD protection on all pins

Показывать

TC4468COE Даташит PDF

22 страницы, 476 КБ

07/19/2002

просматривать

TC4468COE Даташит PDF

22 страницы, 378 КБ

12/13/2012

просматривать

TC4468COE Даташит PDF

23 страницы, 381 КБ

02/03/2016

просматривать

TC4468COE Даташит PDF

20 страницы, 354 КБ

08/27/2004

просматривать

TC4468COE Даташит PDF

22 страницы, 331 КБ

04/14/2020

просматривать

TC4468COE Другие Даташит

23 страницы, 381 КБ

03/13/2018

просматривать

TC4468COE Файл уведомления

2 страницы, 111 КБ

10/11/2016

просматривать
