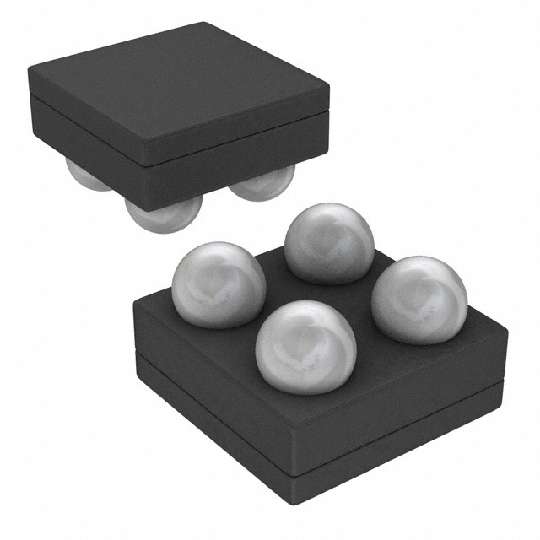

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM3630ATMX

LED Driver 20Segment 2.5V/3.3V/5V 12Pin DSBGA T/R

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 54.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC52459382

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM3630ATMX характеристики

Атрибут	Значение атрибута
Номенклатура	LM3630ATMX
Производитель	TI
ЧипСити Номер продукта	CC52459382
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	DSBGA-12
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	3.6 V
Выходное Напряжение	12V ~ 40V
Выходной Ток	0.028 A
Количество Каналов	2 Channel
Ток Покоя	1.00 µA
Количество Регулируемых Выходов	2 Output
Частота Переключения	500 kHz
Защита от Перегрева	Yes
Топология	Boost
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	2.3 v
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	12 V
Выходной ток (мин)	0.005 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

LM3630ATMX описание продукта

DESCRIPTION
The LM3630A is a current mode boost converter which supplies the power and controls the current in up to two strings of 10 LEDs per string. Programming is done over an I2C-compatible interface. The maximum LED current is adjustable from 5 mA to 28.5 mA. At any given maximum LED current the LED brightness is further adjusted with 256 exponential or linear dimming steps. Additionally, pulsed width modulation ("PWM") brightness control can be enabled allowing for LED current adjustment by a logic level PWM signal.
FEATURES
• Drives up to 2 strings of 10 series LEDs
• Up to 87% efficient
• 8-bit I2C-Compatible Programmable Exponential or Linear Brightness Control
• PWM Brightness Control for CABC Operation
• Independent Current Control per String
• True Shutdown Isolation for LEDs
• Internal Soft-Start Limits Inrush Current
• Wide 2.3V to 5.5V Input Voltage Range
• Adaptive Headroom
• Programmable 16V/24V/32V/40V Over-Voltage Protection
• Selectable Boost Frequency of 500 kHz or 1MHz with optionally additional offset
• Low Profile 12-Bump DSBGA Package
• Solution Size 32mm²
APPLICATIONS
• Smart-Phone LCD Backlighting
• LCD + Keypad Lighting
