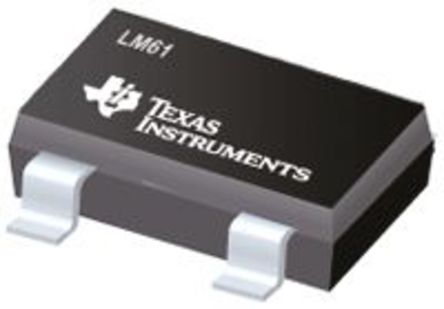

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

LM3406MH/NOPB

LED Driver 9V/12V/15V/18V/24V Automotive 14Pin HTSSOP EP Tube

Наличие: 217 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 132.65

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC23720986

Категория продукта:

Драйвер LED

Упаковка: TSSOP-14

Дата доставки: 7 дней

Оплата:

Обновлено 07.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM3406MH/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LM3406MH/NOPB
Производитель	TI
ЧипСити Номер продукта	CC23720986
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Частота	10kHz ~ 1MHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.00V ~ 42.0V
Выходное Напряжение	200 mV
Выходной Ток	1.5 A
Количество Стежков	14 Position
Ток Покоя	1.20 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Максимальное входное напряжение	42 V
Входное напряжение (мин)	6 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	0.2 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6V ~ 42V
Напряжение питания (Макс)	42 V
Напряжение питания (мин)	6 V
Входное напряжение	42 V
Длина	5 mm
Ширина	4.4 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

LM3406MH/NOPB описание продукта

The LM3406MH/NOPB is a constant current Buck Regulator for driving high power LEDs. This regulator contains a high-side N-channel MOSFET switch with a current limit of 2A (typical) for step-down (buck) regulators. Controlled on-time with true average current and an external current sense resistor allow the converter output voltage to adjust as needed to deliver a constant current to series and series-parallel connected LED arrays of varying number and type. LED dimming via pulse width modulation (PWM) is achieved using a dedicated logic pin or by PWM of the power input voltage. The product feature set is rounded out with low-power shutdown and thermal shutdown protection.
Integrated 2A MOSFET
Cycle-by-cycle current limit
PWM dimming with dedicated logic input
PWM dimming with power input voltage
Supports all-ceramic output capacitors and capacitor-less outputs
Simple control loop compensation
Low power shutdown
Thermal shutdown protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
