LM317AEMP Купить - TI Чип стабилизации напряжения

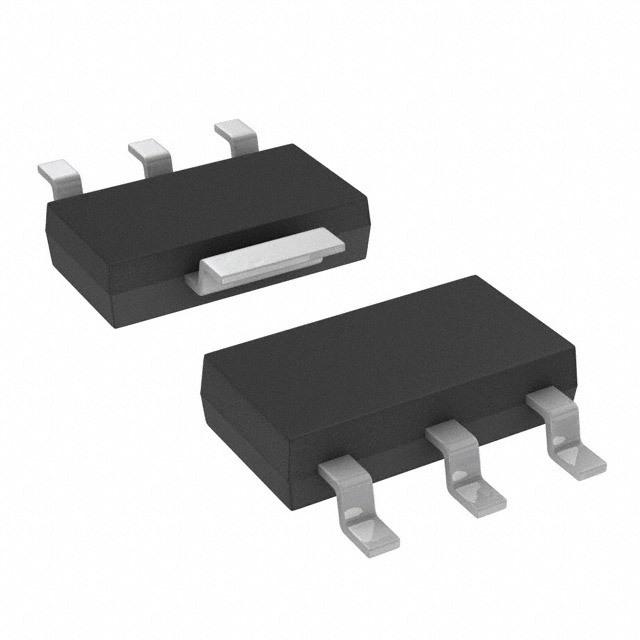

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317AEMP

LDO Regulator Pos 1.2V to 37V 1A 4Pin(3+Tab) SOT-223 T/R

Наличие: 933 шт.

Адрес доставки: Москва

Цена: ₽ 81.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4161140

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317AEMP характеристики

Атрибут	Значение атрибута
Номенклатура	LM317AEMP
Производитель	TI
ЧипСити Номер продукта	CC4161140
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Напряжение Питания (DC)	40.0V (max)
Номинальный Ток	1 A
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	1.5 A
Ток Питания	10 mA
Количество Стежков	4 Position
Ток Покоя	60.0 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	2 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	1 %
Напряжение питания (мин)	3 V
Входное напряжение	4.2V ~ 37V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317AEMP описание продукта

Description
The LM317A adjustable 3-terminal, positive-voltage regulators are capable of supplying current in excess of 1.5 A over a 1.25-V to 37-V output range and provide 1% output-voltage accuracy. The LM317A device is available in an SOT-223 package, which makes it ideal for space-constrained applications that require high-performance regulation. The device is exceptionally easy to use and requires only two external resistors to set the output voltage. Both line regulation and load regulation are better achieved with the LM317A device than with standard fixed regulators.
Features
• Typical 0.005%/V Line Regulation
• 1% Output Voltage Tolerance
• 1.5-A Output Current
• Adjustable Output Down to 1.25 V
• Current Limit Constant with Temperature
• 80-dB Ripple Rejection
• Short-Circuit Protected Output
• −40°C to 125°C Operating Temperature Range
Applications
• Automotive LED Lighting
• Battery Chargers
• Post Regulation for Switching Supplies
• Constant-Current Regulator
• Microprocessor Supplies

Показывать

LM317AEMP Даташит PDF

42 страницы, 4818 КБ

03/01/2016
