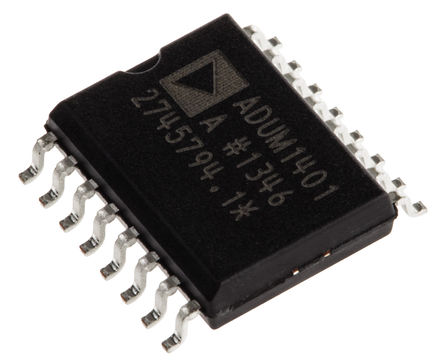

ADUM1401ARWZ Купить - ADI Изолятор интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM1401ARWZ

ADI

Digital Isolator, Quad, 4Channel, 100ns, 2.7V, 5.5V, SOIC, 16Pins

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 1,274.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC63844

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM1401ARWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM1401ARWZ
Производитель	ADI
ЧипСити Номер продукта	CC63844
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.70V (min)
Рабочее Напряжение	2.7V ~ 5.5V
Время Нарастания/Спада	2.5 ns
Выходной Ток	22 mA
Ток Питания	11.0 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	1.00 Mbps
Время Нарастания	3 ns
Напряжение Изоляции	2500 Vrms
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM1401ARWZ описание продукта

The ADUM1401ARWZ is a quad channel digital isolator in 16 pins WSOIC package. This device is based on Analog Devices iCoupler technology. Combining high speed CMOS and monolithic air core transformer technology, this isolation component provides outstanding performance characteristics superior to alternatives such as optocoupler devices. By avoiding use of LEDs and photodiodes, iCoupler devices remove design difficulties commonly associated with optocouplers. The typical optocoupler concerns regarding uncertain current transfer ratios, nonlinear transfer functions, temperature and lifetime effects are eliminated with simple iCoupler digital interfaces and stable performance characteristics. The ADuM1401 isolator provides four independent isolation channels in a variety of channel configurations and data rates.
Maximum data rate of 1Mbps
Maximum propagation delay of 100ns
Maximum pulse width distortion of 40ns
Low power operation
Bidirectional communication
Precise timing characteristics
High common mode transient immunity is greater than 25KV/µs
Supply voltages range from 2.7V to 5.5V
3 V/5V level translation
Operating temperature range from -40°C to 105°C
ESD (electrostatic discharge) sensitive device. Proper ESD precautions are recommended to avoid performance degradation or loss of functionality.

Показывать

ADUM1401ARWZ Даташит PDF

31 страницы, 618 КБ

07/28/2015

просматривать

ADUM1401ARWZ Справочное руководство пользователя

20 страницы, 398 КБ

11/19/2010

просматривать

ADUM1401ARWZ Руководство по программированию

6 страницы, 338 КБ

12/15/2015

просматривать

ADUM1401ARWZ Другие Даташит

31 страницы, 616 КБ

03/30/2015

просматривать

ADUM1401ARWZ Примечание по применению

8 страницы, 281 КБ

06/19/2007

просматривать

ADUM1401ARWZ Файл уведомления

4 страницы, 54 КБ

11/07/2014

просматривать
