LM2941S Купить - TI Чип стабилизации напряжения

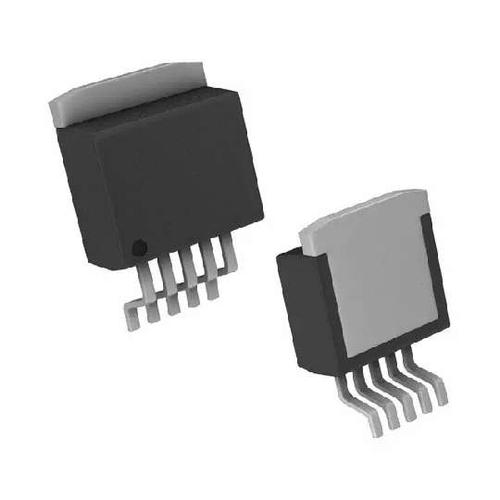

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2941S

TEXAS INSTRUMENTS LM2941S LDO Voltage Regulator, Adjustable, -15V to 26V in, 500mV drop, 5V to 20V/1A out, TO-263-5

Наличие: 4,609 шт.

Адрес доставки: Москва

Цена: ₽ 179.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC545344

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2941S характеристики

Атрибут	Значение атрибута
Номенклатура	LM2941S
Производитель	TI
ЧипСити Номер продукта	CC545344
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TO-263-6
Напряжение Питания (DC)	26.0V (max)
Номинальный Ток	1.00 A
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5V ~ 20V
Выходной Ток	1 A
Количество Стежков	5 Position
Ток Покоя	10 mA
Напряжение Отпадания	500 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	26 V
Входное напряжение (мин)	6 V
Выходное напряжение (Макс)	20 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	6V ~ 26V
Длина	10.16 mm
Ширина	8.64 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM2941S описание продукта

The LM2941S is a dropout Adjustable Regulator features the ability to source 1A of output current with a typical dropout voltage of 0.5V and a maximum of 1V over the entire temperature range. Furthermore, a quiescent current reduction circuit has been included which reduces the ground pin current when the differential between the input voltage and the output voltage exceeds approximately 3V. The quiescent current with 1A of output current and an input-output differential of 5V is therefore only 30mA. Higher quiescent currents only exist when the regulator is in the dropout mode (VIN - VOUT <= 3 V). Designed also for vehicular applications, the LM2941 protected from reverse battery installations or two-battery jumps. During line transients, such as load dump when the input voltage can momentarily exceed the specified maximum operating voltage, the regulator will automatically shut down to protect both the internal circuits and the load.
Trimmed reference voltage
Reverse battery protection
Internal short-circuit current limit
Mirror image insertion protection
P+ Product enhancement tested
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
