SN74LVC4245ADWR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

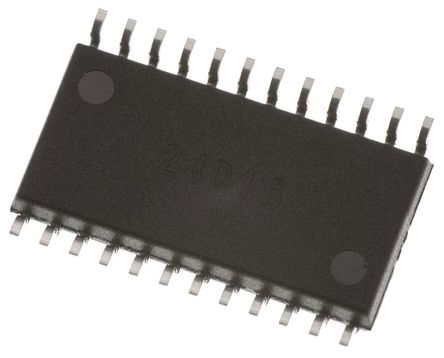

SN74LVC4245ADWR

Octal Bus Transceiver And 3.3V To 5V Shifter With 3-State Outputs 24-SOIC -40℃ to 85℃

Наличие: 3,847 шт.

Адрес доставки: Москва

Цена: ₽ 25.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1119536

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC4245ADWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC4245ADWR
Производитель	TI
ЧипСити Номер продукта	CC1119536
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	3.00 V, 3.60 V (max)
Количество Выходных Интерфейсов	8 Output
Выходной Ток	24 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Количество Битов	8 Bit
Время Задержки Распространения	3.70 ns
Узлы Напряжения	1.52 V, 2.70 V
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	15.4 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC4245ADWR описание продукта

The SN74LVC4245ADWR is a 8-bit (octal) Non-inverting Bus Transceiver contains two separate supply rails, B port has VCCB, which is set at 3.3V and A port has VCCA, which is set at 5V. This allows for translation from a 3.3 to a 5V environment and vice versa. The SN74LVC4245ADWR device is designed for asynchronous communication between data buses. The device transmits data from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable (OE) input can be used to disable the device so the buses are effectively isolated. The control circuitry (DIR, OE) is powered by VCCA. The SN74LVC4245ADWR device terminal out allows the designer to switch to a normal all-3.3V or all-5V 20-terminal SN74LVC4245ADWR device without board re-layout. The designer uses the data paths for pins 2-11 and 14-23 of the SN74LVC4245ADWR device to align with the conventional "245 terminal out.
Bidirectional voltage translator
5.5V on A port and 2.7 to 3.6V on B port
Control inputs VIH/VIL levels are referenced to VCCA voltage
Latch-up performance exceeds 250mA per JESD 17
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
