TPS72325DBVT Купить - TI Чип стабилизации напряжения

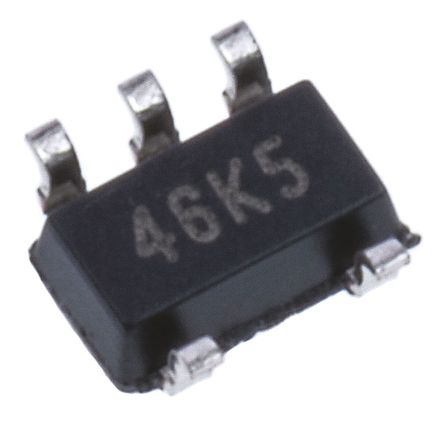

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS72325DBVT

Single Channel LDO Single Output LDO, 200mA, Fixed(2.5V), High PSRR, Low Noise LDO Regulator Neg -2.5V 0.2A 5Pin SOT-23 T/R

Наличие: 848 шт.

Адрес доставки: Москва

Цена: ₽ 203.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3388800

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS72325DBVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS72325DBVT
Производитель	TI
ЧипСити Номер продукта	CC3388800
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Номинальная Мощность	0.56 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	-10.0 V (max)
Выходной Ток	200 mA
Ток Питания	225µA ~ 325µA
Количество Стежков	5 Position
Рассеяние Мощности	560 W
Ток Покоя	130 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	280 mV
Количество Регулируемых Выходов	1 Output
Выходной ток (Макс)	200 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	560 mW
точность	2 %
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS72325DBVT описание продукта

The TPS72325DBVT is a negative output Low-dropout Linear Regulator offers an ideal combination of features to support low noise applications. The device is capable of operating with input voltages from -10 to -2.7V and support outputs from -10 to -1.2V. These regulators are stable with small, low-cost ceramic capacitors and include enable (EN) and noise reduction (NR) functions. Thermal short-circuit and over-current protections are provided by internal detection and shutdown logic. High PSRR (65dB at 1kHz) and low noise (60µVRMS) make the TPS723xx ideal for low-noise applications.
60µVRMS Typical ultralow noise
65dB Typical at 1kHz high PSRR
280mV Typical at 200mA, 2.5V low dropout voltage
Stable with a 2.2µF ceramic output capacitor
Less than 2µA typical quiescent current in shutdown mode
2% Overall accuracy (line, load, temperature)
Thermal and overcurrent protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
