LM2903D Купить - TI Компаратор

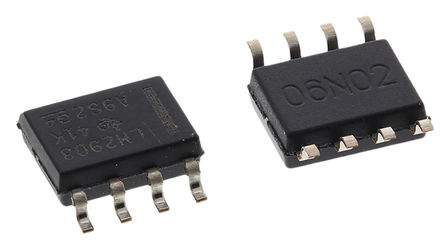

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2903D

TEXAS INSTRUMENTS LM2903D Analog Comparator, Dual, Differential, 2, 300ns, 2V to 36V, SOIC, 8Pins

Наличие: 1,293 шт.

Адрес доставки: Москва

Цена: ₽ 45.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC35659

Категория продукта:

Компаратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2903D характеристики

Атрибут	Значение атрибута
Номенклатура	LM2903D
Производитель	TI
ЧипСити Номер продукта	CC35659
Категория продукта	Компаратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	2.00V (min)
Рабочее Напряжение	2V ~ 36V
Выходной Ток	20 mA
Ток Питания	1 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Ток Покоя	800 µA
Входное Напряжение Смещения	7 mV
Входной Ток Смещения	250 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 36V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM2903D описание продукта

The LM2903D is a dual differential comparator in 8 pin SOIC package. It consists of two independent voltage comparators that are designed to operate from a single power supply over a wide range of voltages. Operation from dual supplies is possible as long as difference between two supplies is 2V to 36V and VCC is at least 1.5V more positive than input common mode voltage. Current drain is independent of supply voltage. The outputs can be connected to other open collector outputs to achieve wired AND relationships.
Single or dual supplies
Wide range of supply voltage from 2V to 36V
Low supply current drain is typically 0.4mA per comparator (independent of supply voltage)
Low input bias current is typically 25nA
Low input offset voltage is typically 2mV
Common mode input voltage range includes ground
Differential input voltage range equal to maximum rated supply voltage of ±36V
Low output saturation voltage
Output compatible with TTL, MOS and CMOS
Operating temperature range -40°C to 125°C

Показывать

LM2903D Даташит PDF

25 страницы, 885 КБ

05/06/2016
