ADS7800JP Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

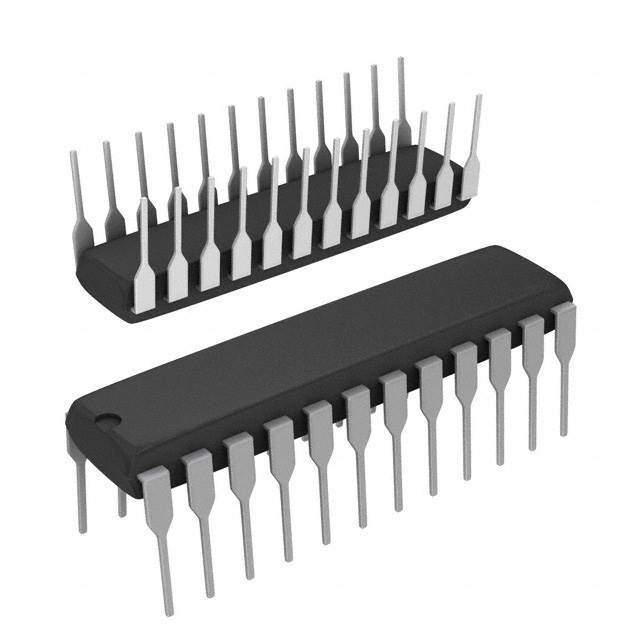

ADS7800JP

Analogue to Digital Converter, 12Bit, 333KSPS, Single, Dual (+/-), 4.75V, 5.25V, DIP

Наличие: 3,980 шт.

Адрес доставки:

Цена: ₽ 3,793.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC88492752

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS7800JP характеристики

Атрибут	Значение атрибута
Номенклатура	ADS7800JP
Производитель	TI
ЧипСити Номер продукта	CC88492752
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	PDIP-24
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Ток Питания	18.0 mA
Количество Цепей	1 Circuit
Количество Стежков	24 Position
Количество Битов	12 Bit
Частота Выборки	333 ksps
Потребляемая Мощность	135 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	31.64 mm
Ширина	6.73 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ADS7800JP описание продукта

The ADS7800JP is a complete 12-bit sampling Analog-to-digital Converter (ADC) using state-of-the-art CMOS structures. It contains a complete 12-bit successive approximation A/D converter with internal sample/hold, reference, clock, digital interface for microprocessor control and three-state output drivers. The ADC is specified at a 333kHz sampling rate. Conversion time is factory set for 2.7µs maximum over temperature and the high speed sampling input stage insures a total acquisition and conversion time of 3µs max over temperature. Precision, laser-trimmed scaling resistors provide industry-standard input ranges of ±5/±10V. AC and DC performance are completely specified. Two grades based on linearity and dynamic performance is available to provide the optimum price/performance fit in a wide range of applications.
No missing codes
1/2LSB Integral linearity error
3/4LSB Differential linearity error
Green product and no Sb/Br
