LM236D-2-5 Купить - TI Опорный чип напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM236D-2-5

Shunt Voltage Reference 2.5V Integrated Reference Circuit V-Ref Precision 2.49V 10mA 8Pin SOIC Tube

Наличие: 218 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 167.13

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC17417600

Категория продукта:

Опорный чип напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM236D-2-5 характеристики

Атрибут	Значение атрибута
Номенклатура	LM236D-2-5
Производитель	TI
ЧипСити Номер продукта	CC17417600
Жизненный Цикл Продукта	Active
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Допустимое Отклонение Ёмкости	±2 %
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.49 V
Выходной Ток	10 mA
Ток Питания	20.0 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Выходное напряжение (Макс)	2.5 V
Выходное напряжение (мин)	2.49 V
Выходной ток (Макс)	10 ma
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
точность	±2 %
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-25℃ ~ 85℃
Коэффициент Температуры	±20 ppm/℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

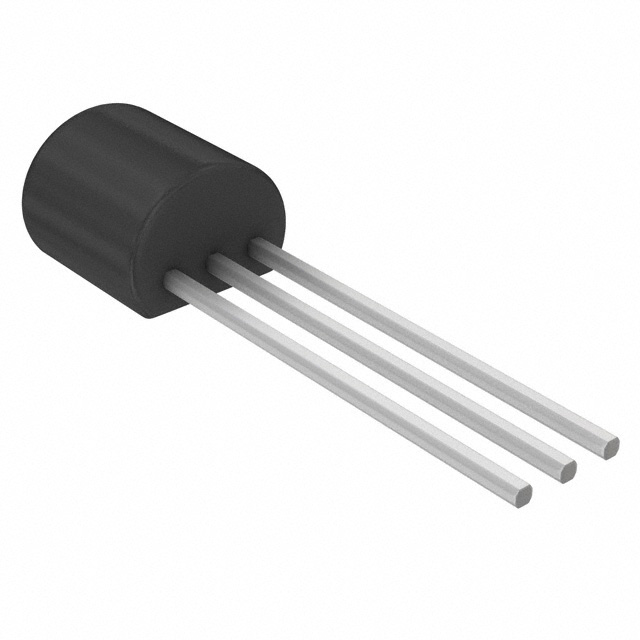

LM236Z-AP

ST Microelectronics

TEXTOOL 208-7391-55-1902

LM236D-2-5 описание продукта

The LM236-2.5, LM336-2.5, and LM336B-2.5 integrated circuits are precision 2.5-V shunt regulator diodes. These reference circuits operate as low-temperature-coefficient 2.5-V Zeners diodes with a 0.2- dynamic impedance. A third terminal provided on the circuit allows the reference voltage and temperature coefficient to be trimmed easily.
The series is useful as precision 2.5-V low-voltage references (VZ) for digital voltmeters, power supplies, or operational-amplifier circuitry. The 2.5-V voltage reference makes it convenient to obtain a stable reference from 5-V logic supplies. Devices in this series operate as shunt regulators, and can be used as either positive or negative voltage references.
The LM236-2.5 is characterized for operation from 25°C to 85°C. The LM336-2.5 and LM336B-2.5 are characterized for operation from 0°C to 70°C.
