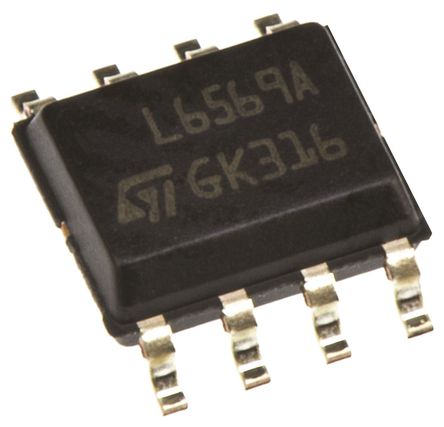

L6569AD

ST Microelectronics

L6569 Series Dual 175mA 120Ω SMT Half Bridge Oscillator Driver - SOIC-8

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 116.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC49463868

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6569AD характеристики

Атрибут	Значение атрибута
Номенклатура	L6569AD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC49463868
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	16.6V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	618 V
Ток Питания	25.0 mA
Количество Стежков	8 Position
Выходное напряжение (Макс)	618 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10V ~ 16.6V
Напряжение питания (Макс)	16.6 V
Напряжение питания (мин)	10 V
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6569AD описание продукта

The L6569AD is a high voltage Half-bridge Driver with built-in oscillator. The frequency of the oscillator can be programmed using external resistor and capacitor. The internal circuitry of the device allows it to be driven also by external logic signal. The output drivers are designed to drive external N-channel power MOSFET and IGBT. The internal logic assures a dead time (typical 1.25ms) to avoid cross conduction of the power devices.
ESD protected
Under-voltage lockout with hysteresis
Internal bootstrap diode structure
BCD offline technology
Programmable oscillator frequency
High voltage rail up to 600V
Driver current capability - 270mA sink and 170mA source
dV/dt immunity of up to ±50V/ns
1.25µs Dead time
150mA Very low start up current
15.6V Zener clamp on VS
