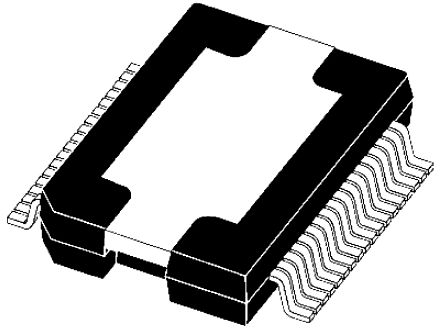

L6470PD

ST Microelectronics

STMICROELECTRONICS L6470PD Motor Driver, Micro stepping, 3.3V to 5V supply, 45V/3A/2Outputs, SOIC-36

Наличие: 4,262 шт.

Адрес доставки: Москва

Цена: ₽ 422.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1890219

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6470PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6470PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1890219
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	SOIC-36
Напряжение Питания (DC)	3.30V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	45 V
Выходной Ток	3 A
Количество Стежков	36 Position
Рассеяние Мощности	5 W
Время Нарастания	300 ns
Частота Переключения	125 kHz
Время падения	375 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	3.3 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6470PD описание продукта

The L6470PD is a fully integrated micro-stepping Motor Driver with motion engine and SPI. It is realized in analogue mixed signal technology, is an advanced fully integrated solution suitable for driving 2-phase bi-polar stepper motors with micro-stepping. It integrates a dual low RDS(ON)DMOS full bridge with all of the power switches equipped with an accurate on-chip current sensing circuitry suitable for non-dissipative current control and over-current protection. The digital control core can generate user defined motion profiles with acceleration, deceleration, speed or target position and easily programmed through a dedicated registers set. All commands and data registers, including those used to set analogue values are sent through a standard 5Mbit/s SPI.
Low RDS(ON)Power MOSFETs
Programmable speed profile and positioning
Programmable power MOS slew rate
Up to 1/128 micro-stepping
Sensorless stall detection
SPI interface
Low quiescent and standby currents
Programmable non-dissipative over-current protection on high and low-side
2-level of over-temperature protection
