L6208N Купить - ST Microelectronics Драйвер электродвигателя

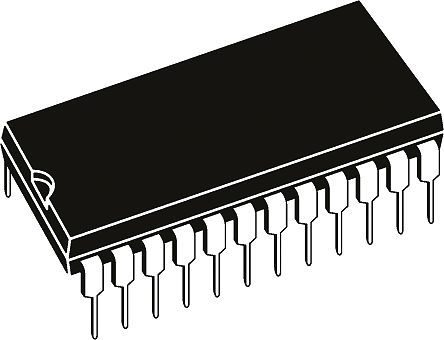

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6208N

ST Microelectronics

STMICROELECTRONICS L6208N Motor Driver/Controller, Stepper, 8V to 52V supply, 52V/7.1A/4Outputs, DIP-24

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 673.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC3460240

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 16.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6208N характеристики

Атрибут	Значение атрибута
Номенклатура	L6208N
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC3460240
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	52 V
Выходной Ток	7.1 A
Ток Питания	10.0 mA
Количество Каналов	4 Channel
Количество Стежков	24 Position
Частота Переключения	100 kHz
Выходное напряжение (Макс)	60 V
Выходной ток (Макс)	2.8 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6208N описание продукта

The L6208N is a Highly Integrated Mixed-signal Power IC that allows the user to easily design a complete motor control system for 2-phase bipolar stepper motors. The IC integrates eight power DMOS, a centralized logic circuit which implements the phase generation and a constant tOFF PWM current control technique (Quasi-Synchronous mode) for each of the two phases of the motor plus other added features for safe operation and flexibility.
Operating supply voltage from 8 to 52V
5.6A Output peak current (2.8A RMS)
Operating frequency up to 100kHz
Non-dissipative overcurrent protection
Fast/slow decay mode selection
Fast decay quasi-synchronous rectification
Decoding logic for stepper motor full and half step drive
Cross conduction protection
Thermal shutdown
Under voltage lockout
Integrated fast freewheeling diodes
ESD sensitive device, take proper precaution while handling the device.

Показывать

L6208N Даташит PDF

35 страницы, 702 КБ

02/21/2013

просматривать

L6208N Справочное руководство пользователя

93 страницы, 1970 КБ

02/21/2013

просматривать

L6208N Другие Даташит

68 страницы, 2283 КБ

06/20/2016

просматривать

L6208N Примечание по применению

43 страницы, 1354 КБ

04/16/1999

просматривать

L6208N Параметры описания функции

5 страницы, 173 КБ

08/26/2016

просматривать

L6208N Файл уведомления

2 страницы, 115 КБ

07/25/2018

просматривать
