L6208PD Купить - ST Microelectronics Драйвер электродвигателя

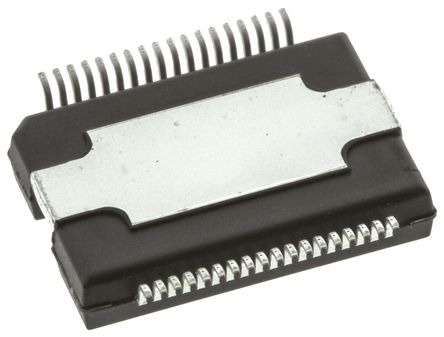

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6208PD

ST Microelectronics

STMICROELECTRONICS L6208PD Motor Driver/Controller, Stepper, 8V to 52V supply, 52V/7.1A/4Outputs, SOIC-36

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 700.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC6043250

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6208PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6208PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC6043250
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	SOIC-36
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	52 V
Выходной Ток	7.1 A
Ток Питания	10.0 mA
Количество Каналов	4 Channel
Количество Стежков	36 Position
Частота Переключения	100 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6208PD описание продукта

The L6208PD is a DMOS fully integrated Stepper Motor Driver with non-dissipative over-current protection, realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bi-polar circuits on the same chip. The device includes all the circuitry needed to drive a 2-phase bi-polar stepper motor including a dual DMOS full bridge, the constant off time PWM current controller that performs the chopping regulation and the phase sequence generator that generates the stepping sequence. This device features a non-dissipative over-current protection on the high-side power MOSFETs and thermal shutdown.
Non-dissipative over-current protection
Dual independent constant tOFF PWM current controllers
Fast/slow decay mode selection
Fast decay quasi-synchronous rectification
Decoding logic for stepper motor full and half step drive
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast freewheeling diodes

Показывать

L6208PD Даташит PDF

35 страницы, 702 КБ

02/21/2013
